Двигатель стиральной машины: как проверить, прозвонить и отремонтировать

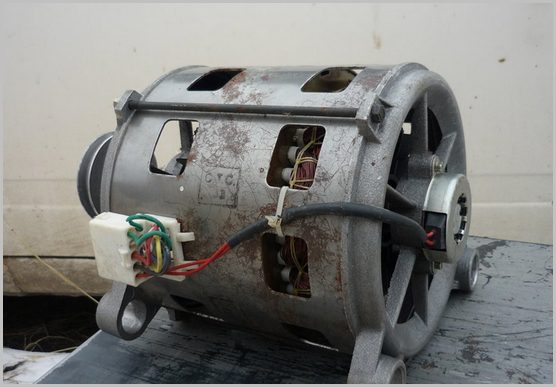

Как работает двигатель стиральной машины: разновидности

Перед проведением диагностики вы должны понимать, какой тип мотора находится в вашей стиральной машине и как он работает. Различают три основных типа: асинхронный, коллекторный и инверторный двигатель центрифуги стиральной машины-автомат и полуавтомат.

• Асинхронный устанавливается в стиралках Bosch, Сименс, Милле, Ардо и Канди. Дешевый и тихий мотор имеет простую конструкцию: статор и ротор. Большие габариты и низкая производительность оставили асинхронный двигатель в прошлом. Поэтому он использовался в ранних моделях вышеуказанных машин.

• Коллекторный двигатель сегодня активно используется в марках СМА Indesit (Индезит), Аристон, Занусси, Электролюкс, Самсунг, Веко. Мотор ременного типа имеет компактные габариты и достаточную мощность. Передает обороты с помощью ремня на шкив барабана. Его конструкция немного сложнее предыдущего типа: статор, ротор, две щетки и таходатчик, который контролирует его обороты.

• Прямоприводной (инверторный) современный двигатель только начал покорять пользователя. Устанавливается на моделях LG, Самсунг. Мотор не имеет ремня, а напрямую крепится к барабану, передавая ему обороты. Его строение схоже с асинхронным мотором, но прямоприводной компактен, мощен и редко выходит из строя.

Выявление неисправностей

Прежде чем отремонтировать двигатель в домашних условиях, уточните, какой из трёх видов моторов используется в вашей стиральной машине.

Асинхронный

Устаревший тип. Несмотря на его простоту, магниты на роторе и обмотки статора, без колец и щёток, – вытеснен с рынка современных бытовых приборов за низкую мощностную отдачу и внушительные габариты. Он нашёл применение лишь у пользователей в качестве генератора – собранная установка может работать 30 лет и более без ремонта. Как потребитель он никудышный: выдаёт энергии вдвое меньше, чем забирает из электросети, остальное тратится на потери в работе.

Виды устройств для проверки

Кроме стандартного набора инструментов (пассатижи, набор отвёрток и ключей), потребуется электротехнический прибор, выполняющий «прозвонку» мотора.

Мультиметр

Раньше мультиметр именовался авометром – это был стрелочный прибор, измеряющий сопротивление, напряжение и силу тока. Сегодня стрелочные приборы почти полностью ушли с рынка – за исключением миниатюрных, современных версий, которые найти проблематично. Они уступили место цифровым собратьям, которые позволяют проверять диоды, конденсаторы, катушки индуктивности и обмотки, и даже исправность транзисторов.

Тестер

То же, что и мультиметр, но может быть изготовлен и самостоятельно – из любого стрелочного гальванометра. Для проведения измерений тестер переключается в режим замеров сопротивления (значения на секторе с обозначениями Ом и кОм).

Прибор получил название «прозвонка» – за режим зуммера: при сопротивлении ниже 200 Ом срабатывает звуковой сигнализатор.

Как прозвонить: условия

Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе.

Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.

Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора.

Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.

Ещё одним важным условием для того чтобы прозвонить электрический агрегат правильно, является полное приостановление каких-либо других дел и полностью посвятить время на выполнение диагностических работ, иначе можно легко пропустить какой-либо участок обмотки электродвигателя, в котором и может быть причина неполадок.

Как провести диагностику электродвигателя в домашних условиях?

Легче всего проверить на исправную работу коллекторный мотор. Его проще снять в домашних условиях и можно проверить без применения профессионального дорогостоящего оборудования.
Что касается электродвигателей с прямым приводом, для их диагностики нужна система управления, да и снимать его придется вместе с баком, поскольку он является его неотъемлемой частью. Статор закреплен на болты к раме самой стиральной машины автомат, ротор также имеет жесткое крепление, которое в большинстве случаев не разборное. Ремонт таких стиральных машин чаще всего проводится только в сервисных центрах.

Как провести проверку мотора с прямым приводом?

Чаще всего, проверить такой двигатель можно только путем анализа выдаваемых ошибок на дисплее или сервисного меню стиральной машины. По коду ошибки, появляющемся на дисплее, можно обнаружить витковое замыкание, диагностировать обрыв электросети, выход из строя щеток.

Более сложная и профессиональная проверка и ремонт производится квалифицированными мастерами с использованием специального лабораторного и стендового оборудования.

Как проверить коллекторный двигатель?

Самый распространений двигатель, используемый в современных моделях стиральных машин. Проверить коллекторный двигатель стиральной машины можно самостоятельно в домашних условиях. Для начала электродвигатель необходимо извлечь из корпуса машины автомат. Сначала откручивается задняя или передняя стенка корпуса (в зависимости от модели стиральной машины). Сам мотор находится под баком с задней стороны и прикреплен к металлической раме шпильками или болтами. Электрическое соединение оснащено через клеммы, которые легко размыкаются.

После того, как мотор будет извлечен, необходимо произвести последовательное соединение статора и ротора, а на концы подать сетевое напряжение в 220 Вт. Лучше всего, если оно будет подаваться через дополнительный балласт. В качестве него можно использовать ТЭН, главное чтобы мощность оборудования с активным сопротивлением было не менее 500Вт. Если после подключения к электросети двигатель производит вращение, а автотрансформатор не сильно нагревается, на этом этапе можно диагностировать нормальную работу мотора.

Проверка коллекторного двигателя

Коллекторный тип мотора является наиболее распространённым в современных машинках. Его можно легко извлечь из корпуса и провести проверку самостоятельно. Для этого следует объединить статор и ротор, а также подать напряжение в 220 В через дополнительный балласт (ТЭН), наблюдая, чтобы активное сопротивление и мощность оборудования не превышала 500 Вт.

При подсоединении к электросети мотор начинает вращаться, а автотрансформатор не перегревается, значит, мотор нормально работает.

Чтобы правильно диагностировать двигатель стиральной машинки, необходимо помнить о наиболее важных и частых поломках моторного отдела:

1. выход из рабочего строя электрических щёток;
2. разрыв или повреждение обмотки статора или ротора;
3. расслаивание ламелей.

Способы проверки

Существует два способа, позволяющих самостоятельно проверить исправность двигателя стиральной машинки. Для того чтобы суметь ими воспользоваться, вам нужно иметь хотя бы элементарное представление об устройстве двигателя и о том, как происходит его питание. В интернете можно найти множество схем, которые в доступном виде отображают эту важную информацию.

• Первый способ проверки предполагает подачу напряжения на стартерную и роторную обмотки двигателя, предварительно произведя поочередное соединение этих элементов. Недостаток данного способа заключается в том, что он не гарантирует 100%-го результата, так как, даже если двигатель будет вращаться под напряжением, это не значит, что он будет исправно функционировать при разных режимах работы стиральной машины.
• Второй способ потребует специального оборудования, а именно автотрансформатора мощностью от 500 ватт. При помощи этого прибора нужно запитать присоединенные обмотки стартера и ротора. Этот метод более безопасен, так как позволяет держать под контролем скорость оборотов.

Типы двигателей

В стиральных машинах чаще всего применяются следующие типы двигателей:

Рассмотрим каждый вид двигателя подробнее, и как проверить его исправность.

Асинхронный двигатель

Этот двигатель в стиральных машинах применялся ранее. Он имеет не высокий КПД и поэтому в современных машинах почти не используется. По сравнению с современными электромоторами он является самым простым и надежным, поэтому ломается, гораздо реже, чем двигатели других типов.

Проверить исправность двигателя этого типа в домашних условиях довольно сложно. Он напрямую соединен с барабаном. Но если все-таки, удастся подобраться к нему, то надо знать что, чаще всего движок ломается по причине износа подшипников. Их в электромоторе два.

При их помощи вращается вал ротора. Также встречается, но реже, обрыв обмоток. При неправильном хранении и эксплуатации стиральной машины, можно встретить такой дефект двигателя, как нарушение изоляции его обмоток.

Первым делом, что надо сделать, произвести визуальный осмотр. Это касается всех типов двигателей. Надо обратить внимание на целостность краски на корпусе двигателя. Ее отсутствие в некоторых местах, может свидетельствовать о чрезмерном нагреве мотора. Визуальный осмотр двигателя лучше всего производить, разобрав его.

Порядок разборки асинхронного двигателя:

Необходимо осмотреть ротор. При осмотре можно выявить повреждения, связанные с оплавлением или его почернением. В этом случае ротор необходимо заменить. Далее осматривается статор. При осмотре можно обнаружить выгоревший изоляционный лак. Это может свидетельствовать о межвитковом замыкании. Обмотка в этом случае требует перемотки. Но лучше заменить деталь целиком.

Если визуальный осмотр, ни каких результатов не принес, надо, используя мультиметр, убедиться в целостности обмоток. Проверки подлежат пусковая и рабочие обмотки. Асинхронный двигатель от старой стиральной машины имеет три вывода. Проверяются все обмотки между собой, а также с корпусом. Если прибор покажет, хоть какое-то сопротивление, значит, имеется пробой обмоток. В этом случае двигатель сдается в стационарный ремонт для перемотки обмоток. Это основные методы проверки асинхронного двигателя в домашних условиях.

Коллекторный двигатель

Электродвигатель часто используется в современных стиральных машинах. Он имеет ременную передачу с барабаном, и легко извлекается из агрегата, поэтому проверить исправность двигателя не представляет особого труда.

Двигатель следует извлечь из корпуса стиральной машины, предварительно открутив стенку корпуса. Обычно он расположен под баком. После извлечения мотора, ротор со статором соединяют последовательно.

Напряжение 220 Вольт подают на концы этой электрической цепи. Для безопасности в цепь последовательно следует включить нагрузочный элемент свыше 500 Ватт. Для этого в цепь последовательно включается ТЭН, или какой-нибудь мощный нагревательный элемент. Такое включение предотвратит двигатель от полного выхода из строя в случае замыкания обмоток.

Как проверить исправность двигателя своими руками

Поскольку сегодня используются только коллекторные и инверторные моторы, рассмотрим пути диагностики на их примере.

Прямоприводной тип

Проверить его исправность в домашних условиях сложно. Можно использовать системное тестирование, если оно предусмотрено в вашей модели стиралки. Также самодиагностика может выдавать код неисправности на дисплее машины. Расшифровав код, вы поймете, в чем проблема и стоит ли обращаться в мастерскую.

Если вы все-таки решите снять двигатель, делайте это правильно:

• Отключите стиральную машинку от питания.
• Снимите заднюю крышку, выкрутив болты по периметру.
• Под ротором двигателя расположены винты, которые крепят проводку. Их нужно выкрутить.
• Выкрутите центральный болт, удерживающий ротор. Для этого используйте головку на 16 (для модели LG).
• При откручивании болта второй рукой удерживайте ротор, чтобы он не вращался.
• Снимите сборку ротора.
• За ней расположена сборка статора, которую удерживают 6 болтов.
• Для их выкручивания возьмите головку на 10.
• Отсоедините разъемы проводки от статора.

Можно начинать осмотр и проверить работоспособность двигателя.

Коллекторный тип

Существует несколько способов проверки коллекторного двигателя. Но сначала достаньте мотор из корпуса:

• Снимите заднюю крышку СМА.
• Отсоедините провода от двигателя.

• Открутите болты и вытащите мотор из корпуса.

Приступите к диагностике. Соедините провода обмотки статора и ротора, как указано на схеме ниже. Затем подключите обмотку к электричеству 220 Вольт. Если ротор начал вращаться, считается, что прибор исправен.

В данном методе есть недостатки. Во-первых, вы не сможете точно подтвердить функциональность двигателя, особенно как он будет работать в разных режимах. Во-вторых, прямое подключение грозит испортить мотор, если его замкнет.

Исходя из сказанного выше, в данную схему можно включать балласт, который служит защитой. В качестве балласта можно использовать ТЭН от стиралки. Подключение согласно схеме:

В таком случае при замыкании элемент начнет нагреваться, защищая двигатель от сгорания.

Поскольку коллекторный мотор состоит из нескольких элементов, их все нужно проверить.

Электрические щетки

По бокам корпуса мотора находятся две щетки. Поскольку выполняются они из мягкого материала, со временем они стирается. Достаньте щетки из корпуса и, если они изношены, установите новые детали.

Узнать, что со щетками проблема, можно при подключении двигателя. Если вы соединили его проводку с сетью, а при вращении он начал искрить, значит, дело в электрощетках.

Купить новые элементы вы можете в магазине, показав старые щетки либо назвав модель машины.

Проблема в ламелях

Через ламели посредством щеток передается электричество к ротору. Поскольку ламели крепятся на клей к валу, при заклинивании мотора они могут отслаиваться. С небольшими отслоениями можно справиться при помощи токарного станка, проточив коллекторы. Стружка тщательно вычищается мелкой шкуркой.

При осмотре ламелей обращайте внимание на отслоения и заусенцы, которые указывают на неполадки в работе.

Обмотки ротора и статора

При проблемах с обмоткой двигатель СМА становится менее мощным, либо вообще прекращает работать. Происходит это потому, что в обмотках возникает замыкание, мотор сильно перегревается и срабатывает термистор, который отключает его для безопасности.

Проверить обмотки можно мультиметром. Настройте его в режим измерения сопротивления. Прикладывайте щупы мультиметра к ламели, как показано на картинке. В норме показатели должны быть от 20 до 200 Ом. Если сопротивление меньше – это замыкание. Если больше – обрыв обмотки.

Чтобы проверить статор, включите на мультиметре режим зуммера и по очереди прикладывайте щупы к концам проводки. Если прибор молчит, не издавая сигнала, значит, все в порядке.

Чтобы найти место замыкания, один щуп мультиметра подсоедините к проводке, другой к корпусу. В норме не должно быть никаких звуков.

Если вы нашли поломку, не пытайтесь проводить самостоятельный ремонт. Для этого нужно заново создавать обмотку. В данном случае проще заменить электродвигатель.

Как видно, проверить двигатель своими руками несложно. В некоторых случаях вы сможете самостоятельно отремонтировать двигатель или обратиться в сервисный центр.

Как отремонтировать?

Отремонтировать двигатель своими руками можно, при условии, что неполадка не спровоцирована коротким замыканием, обрывом обмотки или отслоением ламелей. Чаще всего восстановление работоспособности мотора происходит путем замены угольных щеток.

Алгоритм действий:

1. Выкрутить крепежные элементы, удерживающие щетки.
2. Посадочное место зачистить от пыли и грязи.
3. На подготовленное место смонтировать новые элементы.

Щетки на стиральной машине меняют только парой. Новые элементы подбирают по серийному номеру двигателя.

Проверяем всю обмотку статора вашего двигателя

Если вы обнаружили обрыв либо же замыкание обмоток, то начинать ремонтировать подобный двигатель не имеет никакого смысла. Естественно, существуют варианты, чтобы перемотать обмотку, но данное действие будет стоить несколько дороже, нежели приобрести новый. Именно поэтому при такой неисправности ваш мотор необходимо заменить полностью либо ту самую часть, которая является неисправной. Последний вариант доступен при условии возможности приобрести такую, например, лишь ротор либо же только статор.

Советы

• Раз в полгода-год проверяйте состояние смазки подшипников мотора. Если она на исходе, очистите вал от остатков старой смазки и добавьте новую. Не используйте индустриальное масло – оно быстро высыхает при 50-80 градусах.
• Не перегружайте машину, «гоняя» её на пределе. Если модель предусматривает 7 кг белья, нагрузите на 5-6 кг.
• Снизьте обороты во время отжима, особенно когда белья много (околопредельный вес). Вместо 1000 оборотов в минуту лучше использовать 400-600.
• Лёгкие вещи требуют освежающей стирки – один основной цикл, одно полоскание, один отжим. Не затягивайте стирку на 3 часа, когда загрязнения белья невелики. Если есть сушилка и утюг, можно не пользоваться режимом сушки и лёгкой глажки.
• Зафиксируйте машину, установив её в небольшое углубление, на сантиметр «утопив» ножки в пол. На высоких оборотах она не сдвинется с места.
• Не подвешивайте СМА на кронштейнах над полом, даже если стена выполнена из железобетона. Поймав резонанс при тряске во время отжима белья, можно и дом завалить.
• Если питающее напряжение в вашей сети часто меняется, используйте высокомощный стабилизатор или ИБП, выдающий стабильные 220 вольт.
• При проверке двигателя на работоспособность включайте его последовательно через ТЭН машины – неисправные обмотки будут сохранены, так как в случае их малого сопротивления, замыканий спираль ТЭНа будет быстро нагреваться.
• В проводке (линии) розетки, в которую включается СМА, должен задействоваться дополнительный дифавтомат.

Стиральная машина, как и всякий прибор, нуждается в бережном обращении и своевременном уходе. Тогда она без особых проблем проработает лет 10-20.

О том, как проверить двигатель стиральной машины, смотрите далее.

Проверка статора

Так же, как и при проверке ротора, здесь тоже необходим мультиметр, который должен определить межвитковое замыкание с помощью сигнала, издаваемого при поочерёдном замыкании всех концов проводки.

Необходимо также проверить машинку на пробои проводки. Для этого следует замкнуть одним концом мультиметр с корпусом стиральной машины, а другим поочерёдно замыкать по проводкам. Появление звука говорит о том, что нарушена изоляция и машинка может ударить током.

Важно! При обнаружении таких проблем правильным решением будет купить новый двигатель, так как ремонт может обойтись дороже.

Проверим состояние щеток

Обязательно обращаем внимание на электрощетки. Они расположены по обеим сторонам корпуса и сглаживают исходящую от двигателя силу трения. Удар на себя берут угольные наконечники, которые со временем стираются и требуют замены. Чтобы их проверить, делаем следующие шаги:

• откручиваем удерживающие болтики.
• сжимаем пружину и снимаем щетки.
• разбираем корпус каждой щетки.
• оцениваем состояние угольных наконечников. Если их длина менее 1,5 см – меняем на новые.

Электрощетки всегда меняются парой, даже если одна из них совершенно новая.

Если щетки стерлись, нужно приобретать новые. В идеале стоит взять в магазин старые образцы и купить им подобные детали. Устанавливаются электрощетки в обратном порядке по уже знакомой инструкции.

Проверка ламелей

Небольшие пластины – ламели, передающие через щётки ток, не подвержены износу, но при заклинивании двигателя они могут отслоиться от вала, к которому приклеены. В случае незначительного отслоения (0,5 мм) можно сделать коллекторную проточку. Для этого понадобится мелкая шкурка, которой необходимо хорошо проточить ламели и вычистить все пространство вокруг от стружки.

Также может встречаться более серьёзная проблема, где обрывается проводка ламели от ротора, тогда необходимо паяльником припаять проводки в нужном месте.
