Как разобрать бойлер на примере моделей аристон, gorenje, термекс

Пошаговая инструкция: как почистить водонагреватель Термекс от накипи

Для того чтобы нагревательный элемент начал заново работать на полную свою мощность, не обязательно прибегать к вызову специалиста. Такую работу можно провести и самостоятельно.

Способ очистки нагревательного элемента должен быть выполнен в таком порядке:

1. Необходимо обычным кухонным ножом удалить большой слой известковой накипи от металла.
2. Мелкие кусочки если остались нужно снять наждачной бумагой.
3. Если образовавшаяся накипь полностью не очистилась механическим путем, то необходимо нагревательный элемент замочить в растворе лимонной кислоты. В качестве резервуара для этого можно обрезать горлышко в пластиковой бутылке и выполнить это в ней.
4. После очистки нагревательный элемент необходимо промыть под напором воды.
5. Если анод все-таки сохранился, то его необходимо снять.

Нужно обратить внимание на диаметр и длину анода. Приобретать его необходимо только после того как водонагреватель уже разобран

Такая поздняя покупка необходима для правильного выбора, поскольку в разных моделях разные параметры. Замену магниевого анода необходимо выполнять только после полного растворения.

Почистить Термекс своими руками очень просто. если вы сомневаетесь в своих действиях, рекомендуем вам просмотреть как выглядит водонагревательный бак в разрезе и ознакомиться с видео, где есть подробная инструкция о том, как проводится чистка не только данного производителя, но и бака горение на любое количество литров.

Слив воды из бойлера

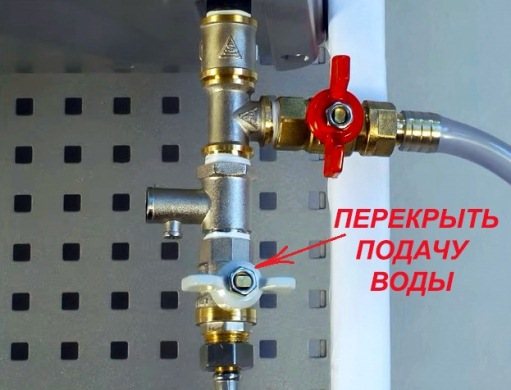

Обвязка бойлера со сбросным краником

Так как нам необходимо добраться до внутренних частей бойлера, то следующим шагом будет слив из него воды.

Если монтаж бойлера выполнялся строго в соответствии с прилагаемой к водонагревателю инструкцией, то в системе подачи холодной воды между предохранительным клапаном и баком должен быть врезан тройник с краником на ½ дюйма.

Если предусмотрительный монтажник на наружной стороне краника вкрутил штуцер, то нам остается только подсоединить шланг к этому штуцеру. Второй конец шланга опускается в ванну или унитаз и можно открывать сбросной краник.

Только предварительно на смесителе необходимо открыть кран горячей воды, чтобы уравновесить давление снаружи и внутри бойлера. В зависимости от емкости бойлера, процесс слива воды может занять от нескольких минут до получаса.

Если не повезло, и нет ни тройника, ни сбросного краника, необходимо отсоединить подводящую трубу холодной воды вместе с предохранительным клапаном. Затем надеть шланг прямо на патрубок в бойлере. После слива всей воды можно приступать к демонтажу фланца.

Возможно, Вам будет также интересна статья о газовых водонагревателях Аристон.

Полезную статью об особенностях ремонта водонагревателей Аристон своими руками читайте здесь.

Как слить воду с водонагревателя

Перед тем, как разобрать водонагреватель, необходимо провести осушение накопительного бака — слить оставшуюся в водонагревателе воду. Обычно к прибору подключено два патрубка:

• система вывода жидкости;
• система забора жидкости из водопровода.

Произвести осушение можно несколькими способами.

Стандартный метод

Этот способ приведен в инструкции по эксплуатации устройства. Вам потребуется задействовать тройник, который размещается рядом с клапаном и патрубками системы. Осуществляется осушение путем перекрытия подающего воду патрубка. Остатки уже запасенной жидкости сливают через смеситель.

Описанный метод актуален для моделей прошлого поколения, современные устройства чаще всего не снабжаются тройником.

При помощи рычажка (триггера)

Расположенное на защитном клапане устройство поможет быстро избавиться от скопившейся воды. Все, что потребуется сделать — это просто отогнуть рычажок, и бойлер произведет слив. Стоит заметить, что процедура, выполняемая при помощи триггера, может затянуться на длительное время. Существенно ускорить процесс поможет подсоединение шланга. Прикрепив его к носику, вы значительно облегчите отток воды, однако вода все равно будет уходить в течении двух часов.

Альтернативный метод

Если на приборе не установлен ни один из перечисленных приборов, придется прибегнуть к более сложному способу. Для этого необходимо выкрутить обратный клапан против часовой стрелки. Напор спускаемой воды будет очень сильным, не нужно паниковать из-за этого, приготовьте подходящую емкость и одежду, которую не жалко намочить. Для защиты помещения от воды специалисты рекомендуют использовать прочный шланг, длины которого будет достаточно для подведения к сливу ванной или унитаза.

Если вода не течет после откручивания клапана, это означает, что перекрыта подача горячей воды. Вместе с этим перекрывается и поступление воздуха, без которого осуществление слива невозможно. Только по завершению этой процедуры, можно приступать к дальнейшей разборке бойлера.

Болты по кругу

Довольно популярной конструкцией, которая встречается у нагревателей марки Термекс, Аристон, Поларис и Горение, считается крепление фланца ТЭНа болтами по кругу. Этих болтов может быть 4, 5 либо 6, в зависимости от модели.

Для того чтобы разобрать электрический бойлер такого типа, нужно, как и в предыдущих случаях, отключить питание от сети и слить воду. После этого лучше выкрутить обратный клапан, который может мешать. Одной из частых трудностей, возникающих при полной разборке водонагревателя своими руками, может быть поиск винтиков, которые фиксируют пластиковую крышку. Если Вы не можете найти места крепления, оторвите наклейки, находящиеся на этой крышке. Иногда производители прячут шляпки саморезов именно под «шильдиком».

Когда Вы демонтируете термостат и все мешающие провода, можете приступить к раскручиванию болтов на водонагревателе. Их лучше всего выкручивать торцевым ключом соответствующего размера.

Кстати, Аристон в некоторых из своих накопительных бойлеров такой конструкции использует не болты, а наоборот – гайки, которые накручиваются на шпильки, как показано на фото выше.

В более дорогих моделях водонагревателей при полной разборке Вы можете увидеть кучу проводов и 2 ТЭНа, установленных друг возле друга. Разобрать такое устройство можно по аналогии с предыдущими инструкциями, однако рекомендуем Вам сфотографировать правильное подключение всех проводов до их отключения, чтобы потом не запутаться и быстро собрать бак.

Устройство с сухим нагревателем можно разобрать точно по такой же методике, поэтому вопросов по поводу того, как действовать, возникнуть у Вас не должно.

Будет интересно прочитать:

• Список инструментов электрика
• Лучшие производители водонагревателей
• Что делать, если в ванной бьет током

Необходимые инструменты

Есть несколько причин, по которым требуется разобрать технику:

• теплая вода идет мутная, присутствует посторонний запах;
• видны хлопья накипи;
• при касании корпуса ощущается разряд тока;
• при включении бака срабатывает автомат;
• устройство долго греет воду или совсем не нагревается;
• вода медленно набирается;
• слабый напор теплой воды при выходе;
• протекает корпус.

Чтобы разобрать и в дальнейшем собрать водонагреватель Термекс, Акваверсо es30v, Оазис, необходимо воспользоваться такими инструментами:

• Отвертками – прямой и крестовидной.
• Гаечными ключами. Необходим газовый ключ универсальный либо накидные – размером рожков – 22; 14; 10; 8, для отдельных моделей может понадобиться на 32, 24 мм.
• Шлицевой отверткой.
• Шестигранником 4 мм.
• Пассатижами.
• Индикаторной отверткой.

Дополнительно потребуется водопоглощающий материал для протирания деталей.

Производим демонтаж

Каждый владелец водонагревателей Аристон должен знать, что при замене термостата, реле и предохранительного клапана не требуется демонтаж бака. Слив воды и полная разборка бойлера производится только во время профилактических работ и при замене перегоревшего ТЭН.

Разборка изделия подразделяется на стандартные этапы:

1. Отключить водонагреватель от домашней электросети.
2. Слить воду из бака.
3. Демонтировать фланцы, осуществить доступ к внутренней части водонагревателя.

Прежде чем разобрать изделие, надо удостовериться, что оно отключено от сети: если нагреватель запитан отдельной линией, то надо отключить автоматический выключатель, если же просто через шнур, то просто вытащите вилку из розетки.

Некоторые читатели могут удивиться: зачем так часто акцентировать эти моменты? Но статистика утверждает, что при домашнем ремонте или когда производится замена перегоревших деталей, весьма часто мастера, пренебрегающие техникой безопасности, получают электрические травмы разной тяжести.

Только после обесточивания можно начинать демонтаж бойлера Аристон своими руками:

открутите крышку, которая крепится винтами; перед началом демонтажа сфотографируйте расположение, чтобы ничего не перепутать при сборке; отсоедините трехжильный кабель, первые два провода — фаза и ноль были подключены к термостату, поэтому можно осторожно его вынуть.

Все работы по электрической части успешно закончены, можно начинать слив воды из бака.

Извлечение термостата

Удаление воды

Если первоначальный монтаж водонагревателя был выполнен мастером из сервиса, то он должен был установить специальный тройник с краником слива и вкрутить в него штуцер. Довольно удобное приспособление — пользователь легко подсоединяет шланг, как показана на фото, и сливает в ванную воду. При отсутствии специального приспособления вода удаляется подсоединением шланга напрямую к патрубку изделия.

Слив воды может длиться несколько минут, если емкость нагревателя до 50 литров, а когда у вас стоит Аристон на 80 литров — ожидание затянется до 30 минут и более.

Шланг со штуцером

Открываем доступ внутрь

Все модификации изделий под маркой Ariston имеют овальный фланец, на котором установлены тены, анод из магния и трубка с термостатом внутри. На корпус фланца снизу одевается прокладка из эластичной резины для обеспечения герметичности. Фланец закреплен П-образной планкой, которая фиксируется гайкой.

Откручиваем гайку, аккуратно вталкиваем фланец внутрь, поворачиваем и извлекаем наружу. Далее осуществляется замена вышедших из строя деталей и очистка поверхностей от солевых и известковых отложений.

Удалите лишний мусор на дне бака, визуально осмотрите резиновый уплотнитель, если все в порядке, то его не меняйте — стоит очень дорого, да и достать новый очень трудно. Демонтаж и последующую сборку может делать самостоятельно любой пользователь без наличия специальной подготовки. В помощь прилагаем это видео:

Статистика эксплуатации аналогичных нагревателей позволяет сделать вывод: регулярные осмотры износа анода из магния, очистку ТЭН, профилактику внутреннего покрытия бака надо делать обязательно и регулярно, этим вы существенно продляете срок службы изделия.

Центральная гайка на 55

Если Вам нужно выполнить разборку водонагревательного бака, у которого снизу нагревательный элемент закреплен большой шестигранной гайкой, как на фото ниже, сделать Вы все сможете быстро.

Первым делом отключите бойлер от электросети и водоснабжения. Перед тем, как откручивать гибкие шланги не забудьте перекрыть подачу холодной воды. После отсоединения Вам нужно слить воду с водонагревательного бака, что можно запросто сделать по этой видео инструкции:

Правильный слив воды

Когда вода будет слита, нужно разобрать нижнюю крышку корпуса водонагревателя, которая обычно крепится на 2 самореза. Под крышкой Вы найдете эту большую гайку и термостат, который также нужно снять, отсоединив подходящие к нему клеммы. Теперь, когда Вы получили свободный доступ к гайке, возьмите газовый ключ №2 либо ступичный на 55, оба можно увидеть на фото:

Выкручивать ТЭН водонагревателя для самостоятельного ремонта нужно против часовой стрелки. Чтобы было удобнее полностью разобрать накопительный бойлер своими руками, снимите его со стены и переверните вверх дном. Когда гайка будет выкручена, аккуратно извлеките ТЭН покачивая его немного из стороны в сторону.

Так как после слива воды из бака внутри может остаться небольшая ее часть, рекомендуется при разборке подставить под бойлер ведро, чтобы остатки стекли в него, а не на пол. И еще совет – если накипь будет мешать извлечению нагревательного элемента, с помощью твердого неметаллического предмета попробуйте немного прочистить отверстие и сам ТЭН.

Инструкция к бойлеру «Аристон»

Бойлер «Аристон» обеспечивает горячим водоснабжением. Современные бойлеры имеют ряд отличительных особенностей и характеристик. Внутренний бак устройства изготовлен из высококачественного коррозионностойкой стали, что гарантирует долгий срок службы бойлера. «Аристон» также отличается коррозионной и ударно стойкостью. В его состав входит титан, что гарантирует прочность.

Бойлер «Аристон» надежно защищен от перегрева и перепадов давления. Он отличается простой в использовании интеллектуальной системой управления

При установке бойлера важно следить за тем, чтобы все нормы и правила для установки водонагревательных систем были соблюдены

Если вы потеряли инструкцию от бойлера, то ее можно найти в интернете и распечатать на принтере

Инструкция по установке:

Электропроводка должна соответствовать ПУЭ (Правилам Устройства электроустановок). Важно, чтобы предохранительный клапан, который поставляется устройством, был качественным и исправным. Его нельзя самостоятельно регулировать или заменять другим клапаном. Установку нагревателя должен проводить квалифицированный специалист

Важно, чтобы шурупы были правильно ввернуты в дюбели. Показатели напряжения должны строго соответствовать данным электросети, которые указаны в паспорте к устройству. Нужно проследить за тем, чтобы заземление было выполнено правильно. Оно должно отвечать всем нормам и правилам. Для подключения нельзя использовать удлинители или переходники. Нельзя выполнять замену вилки водонагревателя.

При установке бойлера важно обратить внимание на то, чтобы стена была способна выдержать массу нагревателя, заполненного водой. Для снижения теплопотерь бойлер следует монтировать как можно ближе к точке, в которой используется вода. Вокруг бойлера должно быть свободное пространство – это позволит в любое время выполнить необходимое техобслуживание

Вокруг бойлера должно быть свободное пространство – это позволит в любое время выполнить необходимое техобслуживание.

Зачем чистить?

В процессе нагревания воды некоторые соли, содержащиеся в ней, выпадают в осадок и накапливаются на внутренних стенках бойлера и водонагревательном элементе.

Известковый налет характеризуется низкой теплопроводностью, поэтому по мере его накопления удлиняется время нагрева воды.

Данный факт вносит значительное неудобство во время пользования устройством. Но, к сожалению, это не единственное отрицательное последствие наслоения накипи.

Длительная работа бойлера влечет за собой увеличение расхода электроэнергии, а, следовательно – денежных трат. Кроме того, возрастает нагрузка на сам прибор.

Если не чистить ТЭН от солевого налета, то значительно увеличивается риск поломки оборудования. Засорение сказывается и на качестве потребляемой горячей воды. В ней появляются хлопьевидные включения, которые не всегда приятны при гигиенических процедурах.

Чтобы сократить частоту чисток, стоит поставить на подаче воды фильтр. Смягченная и очищенная вода продлевает срок службы бойлера.

Демонтаж фланца и открытие бойлера

Отсоединение фланца

Во всех модификациях водонагревателей Аристон крышка – фланец – имеет овальную форму. На этом фланце установлен ТЭН, магниевый анод и трубка для термостата.

По периметру фланца на него одета резиновая прокладка. Фланец крепится П-образной планкой на одной гайке.

Открутив эту гайку, можно небольшими усилиями втолкнуть фланец в бойлер, затем, повернув его, вытащить наружу. Все – разборка водонагревателя окончена.

Можно приступать к чистке нагревательного элемента, замене магниевого анода, чистке внутренней поверхности бака от накипи.

Специалисты рекомендуют: не стоит прилагать чрезмерных усилий при чистке бака, т.к. его стенка со временем становится тоньше из-за коррозии, и тонкий слой накипи лучше не трогать.

Очистка ТЭНа водонагревателя

Необходимо убрать весь мусор, скопившийся в бойлере, почистить ТЭН от накипи и заменить магниевый анод. Многие советуют заменять прокладку через год-два, однако, если она не потеряла своей эластичности и прочности, можно ее не трогать, – к тому же, достать ее не так просто и стоит она дорого.

После всех профилактических работ можно приступать к сборке в обратном порядке.

Эксплуатация водонагревателей предусматривает их регулярное обслуживание и разборку для замены ТЭНА, магниевого анода, чистки внутренней поверхности бойлера.

Все работы по монтажу и разборке бойлера Аристон при наличии определенных навыков и инструмента может выполнить каждый человек без специальной квалификации.

Смотрите видео, в котором обстоятельно показано, как разобрать и почистить водонагреватель Аристон на примере другой марки:

Как включить водонагреватель

Итак, вы – гордый владелец домашнего водонагревателя. Наконец-то настал день «икс», когда во всем доме отключили горячую воду, и вы по праву можете воспользоваться новым приобретением. Единственная проблема – вы понятия не имеете, как правильно пользоваться водонагревателем, какие кнопки жать и краны крутить, чтобы чудо-машина заработала.

Чтобы правильно запустить нагреватель для воды необязательно иметь специализированное образование, достаточно выполнить ряд простых действий:

1. Шаг первый: перекрыть снабжение горячее водоснабжение в стояковой трубе. Чтобы перекрыть воду, необходимо по часовой стрелке до упора прокрутить вентиль на специальном кране. Сами краны находятся на водопроводных трубах от стояков. Этот шаг необходим для того, чтобы расходовать ресурсы экономнее и пользоваться водонагревателем правильно.Если пропустить этот шаг, то ваш бойлер будет нагревать воду для всего дома.
2. Шаг второй: включить на смесителе горячую воду. После того, как вы перекроете горячую воду, в общих трубах останется только холодная вода. Прекращение потока горячей воды из смесителя станет свидетельством о том, что вы полностью перекрыли снабжение горячей воды в общих трубах. 3. Шаг третий: открыть краны бойлера. При использовании централизованного горячего водоснабжения краны бойлера должны быть закрыты. Если мы взглянем на устройство нагревателя для воды, то обнаружим там три крана. По стандарту кран справа отвечает за поступление холодной воды, кран слева – горячей. Краник, находящийся выше над краном с холодной водой – это предохранительный клапан. Он используется при ремонтных работах. В нашем случае мы работаем с двумя первыми кранами. Сначала нужно открыть кран с холодной водой. Таким образом, мы запустим процесс поступления воды в цистерну нагревателя. Только после этого открываем кран с горячей водой.

   4. Шаг четвертый: включить горячую воду на смесителе. Данное действие необходимо для того, чтобы выпустить воздух из нагревателя и запустить работу бойлера. 5. Шаг пятый: подключить бойлер к электросети. Не забудьте вставить вилку сетевого шнура водонагревателя в розетку, после этого на панели управления должен загореться индикатор подключения к электросети.

Для того, чтобы отключить бойлер, необходимо выполнить эти же действия в обратной последовательности:

• отключить нагреватель от электросети;
• закрыть краны бойлера, через которые поступает и уходит вода;
• возобновить горячее водоснабжение в стояковой трубе.

Чтобы пользоваться водонагревателем экономнее, рекомендуется отключить нагреватель от электрической сети, если вы не планируете возобновлять его работу в ближайшее время.

Пользоваться водонагревателем для воды — дело нехитрое, однако во время эксплуатации бойлера может возникнуть множество вопросов. Ниже приведены ответы на самые распространенные из них.

Как это работает

Чтобы минимизировать проблемы с прибором, следует изучить его устройство и принципы работы. Обычно в частных домовладениях используются не проточные, а накопительные модели, которые позволяют использовать электроэнергию более эффективно. Такой прибор состоит из бака-теплообменника, внутри которого установлен нагревательный элемент — ТЭН, подключенный к электропитанию.

Важная часть устройства — терморегулятор. Этот элемент позволяет поддерживать постоянную температуру воды внутри накопителя. Вода поступает по трубам в теплообменник. Если ее температура слишком низкая (а так оно обычно и бывает), то терморегулятор подает сигнал и включает ТЭН.

Вода нагревается, пока не достигнет необходимой температуры. После этого терморегулятор срабатывает снова и отключает нагревательный элемент. Горячая вода отбирается из бака и заменяется холодной, процесс нагрева повторяется снова и снова. Это общая схема устройства и работы обычного накопительного водонагревателя.

Проточные модели устроены несколько иначе. Они нагревают не статичный объем воды, а поток. В них используются более мощные нагревательные элементы, которые начинают работать, когда воду включают, и останавливаются, когда ее выключают. Чтобы более подробно изучить работу и устройство конкретной модели, нужно внимательно познакомиться с сопровождающей ее технической документацией.

Бак нагревателя представляет собой прочную емкость из нержавеющей стали, толщиной один или два миллиметра. Как ни устойчив этот материал к коррозии, все же эти процессы периодически возникают и развиваются, что приводит к протеканию воды из устройства. Одна из распространенных причин таких поломок — электрокоррозия.

Проточные нагреватели обычно ломаются по тем же причинам, что и накопительные модели. Диагностику и ремонт таких приборов осуществляют схожими методами ( )

Чтобы ее предотвратить, нужно регулярно, т.е. ежегодно заменять установленный внутри магниевый анод. Этот элемент предназначен именно для предотвращения электрокоррозии

Со временем он изнашивается, а владельцы накопительных баков упускают из виду замену этой важной детали.

В результате бак, исправно служивший некоторое время, вдруг начинает протекать. Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла.

Повреждения наружной оболочки и утеплителя происходят редко, обычно это бывает из-за неосторожного обращения с устройством. Трещины и сколы на корпусе водонагревателя могут и не нарушить его работу, но это приведет к ухудшению свойств теплоизолятора, и негативно отразится на функционировании прибора в целом

Трубы входа для холодной воды и выхода — для горячей обычно не доставляют никаких проблем, если монтаж нагревателя выполнен правильно. Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора.

ЧИТАТЬ ДАЛЕЕ: Как придать волосам роскошный объем: 15 способов

Иногда используют и третий термостат, который определяет исправное состояние ТЭНа. В любом случае сломанный термостат придется полностью заменить. Различают капиллярные, стержневые и электронные типы термостатов. Конструкция у них разная, но принцип их работы аналогичен.

Изолирующая прокладка служит не только для уплотнения соединения элементов водонагревателя, она также необходима в качестве электрического изолятора. Этот элемент рекомендуется заменять регулярно при каждом техническом обслуживании водонагревательного прибора.

Терморегулятор показывает, до какой именно температуры нагрета вода внутри прибора. Если этот элемент сломается, водонагреватель все равно будет исполнять свои функции, хотя данные о степени нагрева поступать не будут.

Отсоединение от электрической сети

Важным и главным элементом разбора водонагревателя – является отсоединение его от электрической сети. Сделать это просто необходимо, так как от этого зависит безопасность не только того, кто разбирает бойлер, но и всех находящихся рядом, потому что если бойлер взорвется, то потери будут существенными.

Даже когда прибор отсоединен от сети электропитания, необходимо проверить наличие тока в проводах при помощи индикаторной отвертки, так как при сливе воды могут замкнуть провода и начнется возгорание.

Разборка водонагревателя, чистка его внутри или же починка не составит никакого труда, если придерживаться четкой инструкции, которая приложена в специальной книге. Если же документы на бойлер потеряны, то алгоритм разбора можно найти в интернете в различных формах: в письменной, показательной и т.д. Но не стоит забывать о том, что есть и такие модели бойлеров, проникновение в которые возможно лишь специалистом, так как разработчики сделали внутреннюю систему сложной для понимания обычных людей.

Инструменты для разбора и сбора водонагревателей

Чтобы разобрать прибор, потребуется небольшое количество инструментов, в большинстве случаев они есть у каждого человека дома, поэтому никаких дополнительных затрат не потребуется.

Перед тем, как начать разбор водонагревателя, нужно приготовить все инструменты заранее и выложить их перед собой, чтобы в случае чего не отвлекаться на поиски той или иной отвертки.

Рекомендуем: 2 способа сделать балкон с выносом — по подоконнику и основанию плиты

Список необходимых инструментов:

• Индикаторная отвертка.
• Крестообразная и плоская отвертка (зависит от шурупов, которыми прикручены детали).
• Разводной ключ.
• Набор накидных ключей.
• Нож и ножницы.
• Пакля.
• Микрофибровая тряпка, чтобы протереть внутренности и детали.

Необходимые инструменты

В каких случаях необходимо разбирать бойлер

Схема обвязки газового котла.
Магниевый анод в бойлере, применяемый в качестве катализатора для защиты от коррозии стенок бака и агрессивных воздействий на нагревательное устройство, необходимо периодически менять.

Срок службы анода зависит от качества воды, используемой в бойлере (рекомендуется устанавливать на трубку подачи холодной воды специальный фильтр), рабочей температуры воды, степени интенсивности эксплуатации водонагревателя.

Стандартный срок использования магниевого анода, указываемый в инструкции по эксплуатации бойлера, не превышает 6 месяцев. При использовании бойлера в щадящем режиме магниевый анод может прослужить без замены 1-1,5 года.

Вместе с заменой анода в качестве профилактики водонагревателя необходимо тщательно очистить внутреннее пространство бака от накипи и вымыть стенки.

Нагревательный элемент также необходимо почистить с помощью специальных химических средств или обычной металлической губкой для посуды.

Как правило, выходит из строя нагревательный элемент.

Схема подключения бойлера к сети.

Если вода из бойлера имеет неприятный запах, желтый или коричневатый оттенок – это свидетельствует о коррозии и засорении бака. О том же свидетельствует факт слишком долгого нагревания воды, появления громких посторонних звуков во время работы нагревательного элемента.

Необходимо немедленно разобрать бойлер, определиться с неисправностью и устранить ее. В любом случае следует тщательно промыть бойлер и убедиться в чистоте как стен накопительного бака, так и ТЭНа.

При наличии течи в бойлере необходимо убедиться в надежности резиновой гидроизолирующей прокладки. При необходимости прокладку следует поменять.

Если же течь возникла в результате разгерметизации самого накопительного бака, такую поломку устранить своими руками не представляется возможным. Это может быть заводской брак – тогда бойлер должен быть заменен согласно гарантийным договоренностям.

Иногда в результате неправильной эксплуатации бойлера могут проржаветь стенки накопительного бака. В этом случае процедура замены накопительного бака может стоить дороже нового водонагревателя.

Разборка водонагревателя

Самостоятельно разобрать бойлер получится лишь при наличии целого ряда инструментов:

• отвертки;
• ножа;
• резинового шланга;
• ключа;
• металлического ершика;
• анода;
• средства для очистки;
• емкости для воды.

В первую очередь необходимо устранить действие электрического тока на устройства, то есть обесточить его. Важно помнить, что последовательность шагов разборки бойлера может производиться лишь при обесточенном устройстве. Нарушение данного правила может привести к печальным последствиям. После отключения питания необходимо произвести отключение всех проводов. Для этого требуется убрать крышку с нижней части бойлера и отсоединить все имеющиеся провода.

Третьим этапом производится слив воды по одному из вышеуказанных алгоритмов. Это можно сделать самым доступным и оптимальным образом: сливной кран оснащается подготовленным шлангом, диаметр которого заранее подбирался относительно клапана. (См. также: Как поменять ТЕН в водонагревателе)

Труба, предназначенная для подачи горячей воды, перекрывается, тогда, как труба холодного предназначения отсоединяется от устройства, после чего можно смело открутить клапан. Другой конец шланга протягивается в установленное место для слива воды, это может быть канализация.

После того как вопрос с водой решен, переходим к корпусу, где необходимо найти болты крупного размера, расположенные в нижней части устройства. Прежде чем открутить их, необходимо поставить на пол таз на их уровне. Крепкое прикручивание болтов говорит о качественном устройстве, поэтому не стоит жалеть сил на их откручивание.

Не всегда это сделать удается с первого раза, порою приходится прибегать к снятию устройства, поскольку на весу произвести устранение болтов не получается возможным. После снятия аппарат аккуратно укладывается на мягкую ровную поверхность, где продолжается схватка с болтами до положительного результата. (См. также: Чистка бойлера своими руками)

Следующим этапом является нахождение электрочасти устройства. Как только она найдена, необходимо потянуть за нее, однако не стоит прикладывать слишком много усилий, поскольку есть риск повреждения резиновой прокладки. Анод, удобно разместившийся возле ТЭНа, предотвращает развитие коррозии, поэтому в случае его неприглядного вида лучше всего произвести замену на новый.

Электронагревательную часть рекомендуется прочищать с помощью специальных химических составов. Разумеется, многие прибегают к помощи ножа и металлического ершика. Для наибольшего очистительного эффекта рекомендуется производить чистку и самих поверхностей устройства, налет на которых легко устранить при помощи обычной губки.

Детальное устройство водонагревателя Горение

Этот накопительный водонагреватель работает по типу термоса, который подогревается и выглядит как специальная изолированная емкость вместе с нагревателем. Также на нем есть облицовка с наружной и внутренней стороны. Этот прибор позволяет регулировать температуру и мощность, что очень удобно

Следует обратить внимание на толщину теплоизоляции колбы с ТЭНом. Чем больше она, тем меньше энергии затрачивается при работе

Поэтому при покупке лучше отдать предпочтение толстому, а не тонкому обогревателю, ведь в последних очень плохая теплоизоляция.

Особенности:

• Температуру можно отрегулировать от 7 до 85 градусов;
• Вода нагревается соответственно заданному уровню, а затем просто поддерживается при помощи термостата;
• Термостат включает и выключает ТЭН, что очень удобно и позволяет поддерживать оптимальную температуру;
• Некоторые нагреватели защищены от замерзания, что позволяет воде всегда иметь температуру выше 5-8 градусов.

Подогретая вода вытекает из нагревателя при открывании крана. Это очень удобно, например, если отключили горячую воду, то обладатели котла даже не заметят ее отсутствия, если вовремя подключат прибор. В зависимости от того, на сколько литров рассчитан водонагреватель, процесс нагревания воды будет дольше или быстрее. Разборка разных котлов одинакова, однако накипь на более объемных накапливается быстрее.

Устройство водонагревателя Thermex®.

По сути, это просто металлический термос с ТЭНами и «мозгами», которые подключены к водопроводу и электричеству. Более подробную информацию ищите на просторах Интернета.

Привет всем! Эта статья научит Вас остерегаться сервисных центров и возможно производить ремонт и профилактику водонаревателей. Полгода назад у моих родственников во время эксплуатации вертикального плоского электрического водонагревателя фирмы Thermex, объемом 80 литров, произошло срабатывание встроенного УЗО.

Все картинки можно увеличить для просмотра просто кликнув на них.

Не долго думая, родственник отвозит данный водонагреватель в сертифицированный сервисный , что находится в здании КСК ЗММК по ул. Пр. Строителей, г. Улан-Удэ, на ремонт. Ремонт был произведен в сжатые сроки. Согласно выданной квитанции выяснилось что была произведена замена ТЭНа мощностью 1300 Вт. Стоимость запасных частей и работа составили 3000 рублей, гарантия 3 месяца.

Вроде все нормально, все подключили, все работает, однако прошло полгода и опять та же проблема. Теперь попросили меня посмотреть.

Разбор предохранительного клапана

Предохранительный клапан – важная вещь в работе водонагревателя. Данный клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому установить его нужно правильно, чтобы при включении бойлер не взорвался и начал работать правильно, то есть нагревать воду, а не просто прогонять ее сквозь себя.

К каждому бойлеру подбирается свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан похож на простую часть трубы с небольшой ручкой, с помощью которой и будет регулироваться давление внутри бойлера. Клапан легко снимается и устанавливается обратно, но делать это нужно правильно, чтобы избежать поломки и других неприятных ситуаций.

Предохранительный клапан

Основные особенности: как разобрать водонагреватель

Перед подробным рассмотрением вопроса в особенностях разборки водонагревателя необходимо узнать о разных видах бойлеров. Каждый из видов имеет свои особенности при разборке.

Нагреватели делятся на 4 вида, а именно:

• Водонагреватель с наличием тэна;
• Нагреватель воды эконом класса;
• Бойлер медиум класса;
• И 4й – это бойлер с плоским баком.

Для того чтобы разобрать водонагреватель необходимы будут такие инструменты и приспособления:

• Ручки;
• Ведра;
• Шланг резиновый;
• Магниевые аноды.

Первое что необходимо сделать при разборке любого водонагревательного агрегата – это обязательно слить всю воду. Для того чтобы это сделать необходимо перекрыть подачу горячей и холодной воды. Затем подставить под водонагреватель ведро и начать откручивать обратный клапан на бойлере. После отвинчивания шланга подачи холодной воды, убираем его в сторону, а на его место прикручиваем резиновый шланг, второй конец которого опущен в ведро. После этого открываем кран выдачи горячей воды возле бойлера на кухне или в ванной. Таким образом, происходит слив воды. Для проверки слилась ли вода с бака нужно подуть в резиновый шланг, необходимо это для пробития забора который не дает сливаться воде.

Далее необходимо отключить терморегулятор со всей электрической частью, а на откинутые провода наклеить бумажки разных цветов. С помощью такой наклейки вам будет легко сделать подключение проводов на свое место. Далее под водонагреватель подставляется ведро и откручивается болт на верхней крышке для слива остатков воды.

Очень важно не забыть очистить поверхность внутри бака и проверить ее на наличие магниевого анода. Это устройство внешне напоминает электрод для сварки.

Откручивающиеся ТЭНы RDT, RCT в накопительных водонагревателях Аристон

Откручивающиеся ТЭНы являются, наверное, наиболее простыми. Для их обслуживания понадобится хороший газовый ключ, поскольку основание выполнено в виде огромной шестигранной латунной гайки. Недостаток очевиден, если сорвется резьба, то починить накопительный водонагреватель Аристон будет сложновато. Кроме того при затяге хуже садится резиновая прокладка. Наконец, даже латунь может прикипеть при высоких температурах, которые бывают в районе ТЭНа.

В остальном обслуживание схожее:

при необходимости вынимается термостат из ТЭНа;

Этот водонагреватель лучше перед разборкой со стены снять и перевернуть кверху дном. Чем значительно упростится процесс пользования газовым ключом. Мы сегодня не успели рассмотреть у Аристон газовый водонагреватель. Он требует отдельного разговора, а также подстройки под давление голубого топлива в магистрали. То же самое в принципе касается и газовых плит. Процесс в общем-то схожий. В противном случае нормальная работа устройства не гарантируется.

Накопительные водонагреватели прочно вошли в жизнь современного человека. На рынке емкостных электрических водонагревателей представлен ряд компаний с мировым именем.

Фирма Аристон – один из лидеров в выпуске современных накопительных водонагревателей. Линейка этих аппаратов сейчас значительно расширена.

Емкости баков находятся в диапазоне от 10 до 200 литров. Внутреннее покрытие бака – это результат технологических разработок каждой компании, от которого напрямую зависит долговечность всей конструкции. Здесь применяются покрытия из титана, серебра, эмали, стеклокерамики и других высокотехнологичных материалов.

Слив воды из накопительного бака

Схема устройства ТЭНа.

С помощью запорного вентиля перекрывается подача холодной воды в квартиру. Если для бойлера предусмотрен локальный вентиль, перекрывающий только необходимую часть квартирного водопровода, его и следует использовать.

На бойлере перекрывается вентиль отбора горячей воды и обратный клапан на подаче холодной.

С помощью разводного ключа отсоединяется шланг подачи холодной воды в водонагреватель, шланг отбора горячей воды не отсоединяется.

На обратный клапан бойлера надевается резиновый шланг. Второй конец резинового шланга направляется в раковину, джакузи, ванну. Через него будет сливаться вода из бойлера.

Открывается обратный клапан бойлера и вентиль отбора горячей воды. Полностью открываются все краны горячей воды, подключенные к водонагревателю: в ванной комнате, на кухне.

В накопительном баке бойлера образуется атмосферное давление, а вода при этом выталкивается через обратный клапан. Обычно сброс воды из бойлера происходит несколькими порциями по мере повышения давления в баке.

Проверить, вся ли вода слита, можно подув в резиновый шланг на обратном клапане. Если вода в баке остается, будет раздаваться характерное бульканье.

Может случиться так, что давления в системе водопровода не хватит для вытеснения всей воды из бойлера. В этом случае снимается шланг отбора горячей воды и через трубку отбора горячей воды с помощью компрессора в бак нагнетается дополнительное давление.

Внимание! Трубка подачи холодной воды в накопительный бак возвышается над уровнем нижней стенки. Поэтому небольшая часть воды останется в бойлере и сольется только через монтажное отверстие крепления панели нагревательного элемента

Этот фактор необходимо учитывать при дальнейшей разборке водонагревателя.

Пошаговая инструкция: снимаем крышку с бытового водонагревателя

Разборка бойлера происходит в несколько этапов, с которыми можно справиться успешно, если точно знать, как снять крышку с бытового водонагревателя.

Советуем совершать разборку конструкции в следующей последовательности:

1. Перекройте подачу воды. В большинстве случаев вентиль расположен снизу корпуса.

Расположение вентиля холодного водоснабжения

1. Необходимо отключить оборудование от электрических сетей. Если прибор подключен не напрямую, а через сетевой фильтр, лучше полностью отключить удлинитель из розетки и вынести из комнаты, поскольку подключенные к сети устройства только повышают вероятность замыкания тока.
2. Далее требуется слить воду из шланга, надетого на сливной патрубок. Лучше вылить ее в таз или ведро, а потом в унитаз. Это не даст забить скопившейся накипью сток ванной или раковины.
3. Прямой отверткой выкрутить шурупы и снять защитную крышку с низа корпуса. Плотно прилегающую крышку снимают очень медленно – будто откручивают крышку на банке с консервов. Очень важно не повредить эмаль.

Снятие защитной крышки с бака

1. Сняв крышку, при помощи индикаторной отвертки необходимо определить напряжение на клеммах. Для этого поочередно прозваниваются все контакты, касаясь железного колпачка отвертки. Лампочка в отвертке не должна загораться или мигать ни при одном из случаев.
2. Далее требуется освободить бак от воды. Необходимо подождать, пока содержимое бака остынет. Отдельные модели требуется снять со стены. При этом необходимо отсоединить шланги подачи горячей и холодной жидкости.

1. Если оборудование еще на гарантии сливать воду нельзя, иначе это может рассматриваться как не гарантийный случай. Это обязательно указано в инструкции либо гарантийном талоне.

Для слива понадобятся газовый ключ и шланг. Очередность действий для освобождения водонагревателя от воды следующая:

• газовым ключом перекройте подачу холодной воды – вентиль для входящей воды;
• откройте горячий кран на смесителе – во избежание вакуума;
• сливайте воду до отметки – для этого потребуется от 1 до 10 минут;
• не закрывайте смеситель, откройте кран и дайте воде стечь, можно также просто скрутить гайки на входе холодной воды и жидкость легко сольется;
• к резьбе нагревателя подсоедините шланг выводной для воды, опустите его второй конец в раковину или какую-либо емкость, достаточно глубокую;
• затем отсоедините шланг вывода горячей воды от корпуса – таким образом избавимся от накопившейся около них жидкости;
• когда открутите гайки, остатки воды окончательно сольются из бака водонагревателя.

ЧИТАТЬ ДАЛЕЕ: Как выбрать лучшую электрическую ломтерезку: виды, критерии подбора, обзор популярных моделей, их плюсы и минусы

Освобождение бака небольшого объема от остатков воды

Такой способ слить остатки воды подходит для агрегатов, объем которых не превышает 20 литров. Чаще всего это нагреватели марок Термекс, Аристон, Oasis. Если объем бака большой или установлен клапан без рычага, удалять воду придется самостоятельно. Выкрутить такую деталь нельзя, но можно самостоятельно отжать пружину.

Модели и литраж

Линейка моделей:

1. VELIS INOX.

• нержавеющие элементы, в том числе баки;
• характерное отличие – универсальная (простая) установка;
• плоская форма;
• водонагреватель Аристон выпускается на 30, 50, 80 и 100 литров;
• имеется система защиты на электрошнуре;
• предохранитель от запуска с пустой емкостью;
• дополнительная комплектация оснащена защитой от замерзания или перегрева;
• фирменные ТЕНы изготовлены из меди высокого качества;
• функция распределения нагрузки из-за колб и двух нагревательных элементов в 1 и 1,5 кВт;
• максимальная мощность 2,5 кВт.

1. ABS VLS INOX QH

Внешне схожа с VELIS INOX, но имеет отличия:

• водонагреватель Аристон на 30, 50, 80 и 100 литров;
• улучшенные дизайнерские решения;
• оснащение электроникой для быстрого нагрева, антибактериальной очистки воды (ЕСО), измерения температур;
• вода обрабатывается в двух баках, в помещения с большой площадью рекомендуют водонагреватель Аристон этой модели в 100 литров.

1. VELIS QH

Имеет внешние сходства с ABS VLS INOX QH и VELIS INOX.

Отличия модели:

• супер-быстрый нагрев;
• простота дизайна и пользования;
• LCD – дисплей;
• функция soft touch (автоматическая экономия);
• вода прогревается в несколько этапов;
• внутренние баки покрыты сталью;
• три нагревательных элемента (ТЭНа);
• водонагреватель Аристон на 30, 50, 80 и 100 литров.

1. ABC VELIS PW

• нагреватели Аристон на 30, 50, 80 и 100 литров;
• защитное отключение (ABS0);
• бактериальная защита (ECO);
• внутренний бак покрыт по новейшей технологии AG+;
• специальный метод сварки в процессе сборки;
• два нагревательных элемента;
• нагрев в двух емкостях.

1. PRO ECO INOX PW V SLIM

Оригинальные характеристики:

• нагреватели Аристон на 30, 50, 65 и 80 литров;
• водонапорная функция;
• из нержавеющей стали;
• модель SLIM, диаметр всего 353 миллиметра;
• внутренний бак со специальным антибактериальным напылением;
• устанавливается в точках с напором холодной воды, подходит любой уровень напора;
• малая мощность (до 1,5 кВт).

1. ABS PRO ECO INOX PW

• нагреватели Аристон на 50, 80 и 100 литров;
• узкая цилиндрическая форма;
• простой монтаж;
• электронное управление;
• внешние и внутренние части из нержавеющей стали;
• тестирование на 16 атмосфер;
• гарантия 7 лет.

1. ABS PRO R INOX

Оригинальные характеристики:

• механический термостат;
• нагреватели Аристон на 30, 50, 80 и 100 литров;
• установлен анод с магниевым составом для защиты от коррозии и концентрации накипи;
• внешняя регулировка нагрева;
• защита от водяных капель;
• водозащищенность;
• одна из самых экономичных моделей.

1. ABS PRO ECO PW SLIM

Оригинальные характеристики:

• нагреватели Аристон на 30, 50, 65 и 80 литров;
• узкие формы водонагревателя;
• экономичное потребление энергии, бак модели тестировался на прочность под давлением в 16 атмосфер, хороший запас прочности;
• оснащен всеми системами защиты.

1. ABS PRO ECO PW

• нагреватели Аристон на 50, 80, 100, 120, 150 литров;
• подходит для кухонной мойки, полноценного дома или коттеджа;
• укомплектован всеми защитными системами безопасности;
• дополнительный нагревательный элемент.

1. ABS PRO R SLIM

• удобная форма цилиндра позволяет монтировать нагреватель в любой угол помещения;
• нагреватели Аристон на 30, 50, 65 и 80 литров;
• «народный», бюджетный и подходящий по габаритам водонагреватель;
• диаметром 35 сантиметров;
• быстрый нагрев;
• наличие предохранительного клапана;
• все системы защиты от воды, включения без воды;
• цена на Водонагреватель Аристон такой модели в 80 литров всего 8800 рублей.

1. Ariston ABS VLS PW 50

Оригинальные характеристики:

Конструкция и принцип работы

Электрический водонагреватель представляет собой прибор, предназначенный для автономного обеспечения недвижимого объекта горячей водой. Часто владельцы квартир в многоэтажных домах устанавливают нагреватели, чтобы свободно пользоваться водой в периоды планового отключения централизованного горячего водоснабжения. Принцип работы зависит от конкретной разновидности оборудования, поэтому при выборе нужно предварительно ознакомиться с техническими характеристиками.

Проточный

Нагреватели проточного типа подходят для использования в случае редкого и непродолжительного отключения подачи горячей воды. Жидкость проходит через нагревательный элемент и становится теплее, поэтому прибор способен выдавать любое количество воды без ограничений

При этом важно учитывать, что вода будет теплой, а не горячей, и не будет возможности подключить несколько кранов одновременно

Накопительный

Накопительная модель отличается увеличенными габаритами и изготавливается в форме бака, подключенного к трубам. Холодная вода сначала поступает в бак, а затем внутри нагревается до заданной температуры. Бытовые накопительные нагреватели ценятся за следующие характеристики:

• экономичный расход жидкости;
• возможность всегда иметь запас горячей воды с температурой в пределах 60-90 градусов;
• простота эксплуатации и выбора температуры нагрева;
• универсальное назначение — установка возможна в доме, офисном помещении, на даче.

Как разобрать водонагреватель с тэном

Это относительно недорогой вид бойлера, который имеет тэн, прикрепленный на гайки. Данный прибор, как правило, не имеет наружную регулировку. Его отличительной особенностью является наличие шестигранного фланца, раскручивается который ключом на 55 или обычным газовым ключом.

Алгоритм разбора водонагревателя с тэном:

• прибор отключают от сети, сливают воду и демонтируют обратный клапан, который будет только затруднять работу;
• снимается крышка бойлера, которая прикручивается винтами ближе к патрубкам;
• проводится демонтаж термостата;
• под водонагреватель подставляют емкость, в которую будут сливаться остатки грязи, воды и накипи;
• раскручивают фланец против часовой стрелки (имеющаяся грязь и накипь могут осложнить работу, поэтому их аккуратно счищают деревянным или пластиковым ножом; как только резьба заканчивается, фланец осторожно извлекается);
• для того чтобы извлечь тэн, удаляют накипь в изгибах нагревательного элемента и, осторожно раскачивая влево и вправо, вытаскивают нижнюю часть элемента.

Как разобрать водонагреватель (бойлер) экономклассаВодонагреватели экономкласса отличаются овальной формой фланца, поэтому и принцип их разбора имеет некоторые особенности.

Этапы разбора бойлера экономкласса:

• прибор отключают от электропитания, сливают воду и, если понадобится, откручивают обратный клапан;
• возле патрубков слива и залива имеются два винта, которые следует открутить и снять крышку водонагревателя;
• резким движением вниз снимается термостат и открывается доступ к фланцу, который прикрепляется гайкой к корпусу посредством планки; после того как гайка будет раскручена, можно снять фланец.

ЧИТАТЬ ДАЛЕЕ: Какая фритюрница лучше для дома: со съемной чашей, рейтинг 2021 года, ТОП 10, как выбрать, отзывы

Как разобрать водонагреватель медиум-классаВодонагреватели медиум-класса имеют среднюю ценовую категорию. В комплект с прибором входят фланцы, которые прикрепляются непосредственно к горловине с помощью 6 болтов.

Процесс разбора данного водонагревателя выглядит следующим образом:

• отключается питание устройства, сливается вода и демонтируется обратный клапан;
• чтобы снять крышку, находят винты и раскручивают их (местонахождение винтов может быть разным);
• после этого необходимо извлечь или снять термостат (в зависимости от того, соединяется ли он с тэном проводом или вставляется в него);
• раскручиваются все необходимые винты или гайки.

О бренде

В середине 40 годов прошлого столетия Аристиде Мерлони наладил выпуск электронагревателей воды под маркой Ariston (Успешный). Название полностью оправдало себя, и спустя некоторое время все сыновья предпринимателя успешно вошли в аналогичный бизнес, а младший — Витторио унаследовал компанию отца.

Компания Аристон сегодня находится в тройке лидеров по объему мировых продаж бытовой техники, а кухни марки Ariston продаются с уже встроенными основными бытовыми приборами от холодильника до посудомоечной машины. В России эта компания стала известной в конце 90 годов прошлого столетия, а сейчас почти в каждом крупном городе есть ее сервисный центр.
