Определение кода ошибки в машине без дисплея
Производители выпускают различные модели стиральных машин, некоторые из них не оборудованы специальным дисплеем для вывода информации о состоянии агрегата. Наличие дисплея существенно упрощает процесс диагностики.
Агрегаты без дисплея также способны осуществлять процесс самодиагностики. В этом случае происходит мерцание светодиодных индикаторов, расположенных возле функциональных кнопок.
Чтобы запустить процесс тестирования на машинах без дисплея, необходимо произвести несколько подготовительных операций:
- Произвести полное удаление воды из бака стиральной машины.
- Переключатель режимов стирки устанавливается в выключенное состояние.
- Специальную кнопку дополнительных функций нужно нажать и удерживать.
- Далее переключатель программ стирки устанавливаем в первое положение.
- Через пять секунд должны загореться все светодиоды на панели машины.
- После загорания индикаторов нужно отпустить кнопку дополнительных функций и нажать «Пуск».
Количество морганий индикаторов (до паузы) указывает о характере неисправности стиральной машины. Посчитав загорание индикаторов, легко определить код ошибки. Так, если произошло три загорания до паузы, то это указывает на наличие ошибки E03 в стиральной машине Candy.
Коды ошибок стиральных машин Candy
Интересно!
В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.
Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.
Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.
Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.
Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.
Читайте также:
Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.
Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».
Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.
Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.
Ошибки в системе, которые можно исправить самостоятельно
При возникновении поломки в процессе работы, стиральная машина Канди проинформирует владельца одним из двух возможных способов:
- При наличии дисплея техника серии Activa выведет ошибку в виде цифрового кода.
- В моделях Aquamatic дисплей отсутствует, информацию о неполадке машина сообщит при помощи мигающей лампочки на передней панели. По тому количеству раз, сколько вспыхнет огонек, можно судить о неисправности, постигшей вашу стиральную машинку.
Код ошибки E01
Перед началом стирки агрегату не удаётся зафиксировать дверцу в закрытом состоянии. Появление ошибки Е01 на дисплее техники может быть следствием неплотно закрытого люка. Первым делом стоит проверить, не застряла ли одежда в просвете. Если проблема не в этом, вероятно, произошла поломка блокировщика двери. Необходимо также осмотреть проводку на целостность. Возможно и то, что не работает электронный контроллер.
Код Е02
Ошибка забора воды. Появлением такого кода на дисплее машина уведомляет, что , либо уровень её спустя установленное время ниже или выше номинальной отметки.
Если проблему обнаружить не удалось, то, скорее всего, вышел из строя наливной клапан, отвечающий за забор воды в необходимых количествах. Возможно, код высветился вследствие неисправной работы или электронного контроллера.
Ошибка Е03
Указывает на то, что вода из барабана сливается очень медленно, что не соответствует техническому предписанию (более 3 минут), либо вовсе не спускается.
Необходимо осмотреть шланг и удостовериться, что он нигде не пережат и не засорён, а сливной фильтр и сифон не забились накипью. Вполне вероятно, проблема спровоцирована неисправной сливной помпой или прессостатом.
Будьте внимательны, так как некоторые ошибки, высветившиеся на дисплее, возникают по вине неосмотрительности владельцев техники.
- Если , проверьте, возможно во всем доме полностью отключили электричество, либо вы не вставили в розетку штепсельную вилку.
- В барабан не заливается вода, потому что по ошибке выставлен режим отложенного старта.
- значительно сильнее, чем обычно. Вероятно, вибрация вызвана нарушенным балансом агрегата относительно поверхности пола, либо бельё в процессе полоскания неравномерно разместилось по баку.
- Появление обильной пены может быть связано с применением стирального порошка для ручной стирки.
- В конце рабочего цикла техника не сливает воду и не отжимает – возможно по невнимательности выставлен режим «без слива воды», «лёгкой глажки», «без отжима».
- Горят или мигают все индикаторы – виной этому может послужить сбой в работе техники. Перезагрузите машину, выключив ее на пару минут, а затем включите снова.
Коды ошибок стиральных машин Канди с дисплеем (серия Activa Smart)

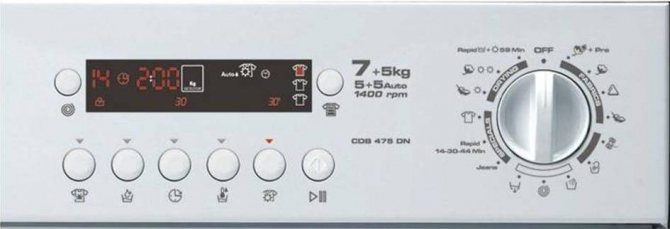

Серия Activa Smart оснащена информативным экраном, код ошибки отображается в виде буквы и цифр. Для стиральных машин Канди этого типа возможны следующие виды ошибок:
E01
Ошибка E01 сообщает, что стиральная машина не может заблокировать люк. При этом кнопки не светятся. Причина может быть в поломке УБЛ, электронного модуля, обрыве проводов. Необходимо проверить узлы, заменить неисправные, а также осмотреть проводку на предмет повреждений и при обнаружении восстановить ее.
E02
Появление на дисплее этого сообщения оповещает о проблемах с заливом. Она может не набираться вообще либо частично заполняет бак, также код E02 высвечивается, если жидкости наливается больше, чем это необходимо. Причиной такого поведения машины может быть неисправность клапана забора воды, электронной платы, прессостата. Также могла произойти протечка в патрубках датчика уровня жидкости или образоваться засор в фильтре системы забора воды. Для устранения нужно проверить клапан, провести диагностику платы управления и прессостата. При необходимости неисправные узлы следует заменить. Также нужно очистить фильтр и проверить на наличие повреждений патрубки, а затем заменить их при обнаружении дефектов.
E03
Такая ошибка сообщает о проблемах со сливом. Сброс жидкости в канализацию выполняется свыше 3 минут либо не осуществляется вообще. Причина может быть в неисправной помпе либо в ее цепи, поломке прессостата либо в засоре сливной системы. Необходимо проверить патрубки, сливной шланг, датчик уровня воды и насос. Неисправные элементы нужно заменить на новые.
E04
Этот код говорит о неисправности клапана залива воды. Жидкость заливается в большем объеме, чем это требуется, это обнаруживает прессостат и подает сигнал на плату управления. Причина может быть в выходе из строя клапана залива или поломке симистора на электронном контроллере. Следует выполнить диагностику центрального блока и клапана забора, в случае обнаружения дефекта выполнить замену узла.
E05
Данная ошибка сообщает о проблемах с нагревом воды. Причина кроется в поломке ТЭНа, датчика температуры или центральной платы, мотора селектора режимов или электрических цепей. Необходимо мультиметром в режиме сопротивления провести диагностику неисправных элементов и звенья цепей. При обнаружении неисправного узла произвести его замену.
- Читайте также:
E07
Этот код оповещает, что слишком быстро вращается мотор. После трех попыток запустить программу машина завершает работу. Обычно причиной неисправности является выход из строя тахометра.
E09
Такое сообщение говорит о поломке двигателя машины. Вал прекращает вращение, причина может быть в перегоревшем симисторе или в поломке блока управления. Нужно выполнить диагностику неисправных элементов и произвести замену при необходимости.
Тахогенератор двигателя стиральной машины
Небольшая ремарка. Попытки снова запустить машину не увенчались успехом. Вода наливается и сливается, только барабан не крутиться, т. к. мотор не запускается.
Для диагностики тахометрического генератора можно в принципе не снимать двигатель, а только скинуть контакты со шлейфом. Но т. к.
реакция стиральной машины немного смущала, было решено провести полноценную диагностику двигателя. А беспокоила она потому, что при неисправности тахогенератора мотор должен был попробовать запустится, чего не происходило.
Так вот, при прозвоне выяснилось, что сопротивление таходатчика составляет 45 Ом — это соответствует норме. Он не пробивает на корпус, и при прокрутке вала двигателя выдаёт постоянное напряжение примерно 0. 2—0.
4 вольта. В чём же дело? Машина неправильно выдаёт код ошибки?
Полностью был проверен двигатель. Сопротивление ротора и статора — в норме. Утечек на корпус обнаружено не было. Межвиткового замыкания в обмотках двигателя не найдено.
На стиралке с верхней загрузкой
Для начала приведем пример стиральной машины Канди. У неё стоит редкая система самодиагностики, в которую входит интересующий нас код Е16 – стиральная машина Candy CTD8766. Это довольно стильная машинка с верхней загрузкой, электронным управлением, простым дисплеем с подсветкой и максимальной загрузкой 6 кг.
-
Читайте также:
Как же расшифровывается код Е16 на такой стиральной машине? Буквально расшифровка звучит так: «…произошло короткое замыкание в цепи нагревательного элемента…». Что это значит?
- ТЭН стиральной машины попросту сгорел из-за накипи или короткого замыкания.
- Перегорела проводка или окислились контакты, из-за чего на ТЭН не поступает питание.
- Вышел из строя симистор платы управления, который отвечает за ТЭН.
В редких случаях подобную ошибку может вызвать кратковременный сбой в управляющей плате. Устранить этот сбой можно перезагрузив стиральную машину. Если отключение и повторное включение домашней помощницы не помогло, придется прибегнуть к ремонту, о нюансах которого мы поговорим чуть позже.
На стиралках серии Aquamatic
Стиральная машинка Candy серии Aquamatic, разумеется, не покажет вам код Е16, поскольку у этой стиралки нет дисплея. А те Акваматики, что имеют дисплей, также не могут показать данный код, поскольку в их систему самодиагностики он не встроен. Однако, бездисплейные Candy Aquamatic показывают ошибку 16, которая по своей сути аналогична ошибке Е16.
Расшифровывается ошибка 16 также, неисправность ТЭНа (короткое замыкание, обрыв цепи, повреждение изоляции), но распознать этот код не так-то просто. Чтобы определить ту или иную ошибку на стиральной машине Candy без дисплея, необходимо посчитать количество миганий специального индикатора, который находится в левом нижнем углу панели управления машинки возле тумблера. Если стиралка остановила свою работу, а индикатор мигает 16 раз, это значит, что машина выдает ошибку 16.
Как исправить ошибку?
Чтобы устранить ошибку Е16 на стиралках с вертикальной загрузкой придется сначала проверить нагревательный элемент и электрические коммуникации, которые к нему подходят. Сначала, как водится, нужно будет вскрыть корпус и осмотреть интересующую деталь визуально, а затем проверить специальным прибором – мультиметром. Итак, выполним следующие действия.
- Отключим стиралку от водопровода, канализации и электричества, затем выдвинем и развернем к себе правым боком.
- Откручиваем два саморезика, которые держат правую боковую стенку машинки, а затем убираем эту стенку в сторону.
- Рядом с большим шкивом у дна бака мы видим контакты нагревательного элемента, к которым подходит пучок проводов, однако работать с ТЭНом неудобно, поскольку мешает приводной ремень. Одним легким движением сдергиваем ремень со шкивов.
- Фотографируем расположение проводов, чтобы потом не забыть, как их подключать.
- Снимаем провода и осматриваем их, а также контакты на предмет оплавления или окисла.
- Замеряем мультиметром сопротивление нагревательного элемента.
- Вытаскиваем старый ТЭН и ставим на его место новый.
- Собираем машинку обратно и подключаем к коммуникациям – можно проверять!
Candy серии Aquamatic ремонтируется примерно также, только для того чтобы добраться до ТЭНа, придется снимать не боковую стенку, а заднюю. Если вас интересуют другие неисправности стиральных машин этой марки, почитайте публикацию Коды ошибок стиральных машин Канди.
В заключение, отметим, довольно редкая ошибка Е16, тем не менее, способна испортить немало крови хозяевам стиральных машин Candy, особенно если учесть, что в сети Интернет довольно сложно найти ее расшифровку. Но мы постарались исправить ситуацию, написав эту небольшую статью, надеемся информация, которая в ней содержится, будет полезна. Удачного ремонта!
Коды ошибок стиральных машин Канди без дисплея (серия Aquamatic)
Коды ошибок Candy серии Aquamatic не выводятся на дисплей, потому что он отсутствует на этой технике. Определить вид неисправности в устройствах этой серии можно по миганиям индикатора. Для этого необходимо подсчитать количество вспышек светодиода подряд, паузы между сериями равняются 5 секундам.
Ошибки для стиральных машин Канди без дисплея бывают следующие:
- Индикатор светится постоянно. Это говорит о проблемах с платой управления. Нужно провести диагностику детали, а также проверить электрическую цепь и восстановить ее при необходимости.
- Одно мигание. Не работает блокировка люка машины. Следует выполнить диагностику УБЛ и осмотреть проводку на предмет повреждений.
- Если индикатор мигает дважды, это сигнализирует, что вода заливается медленно либо вообще не поступает в бак. Причины могут быть в перекрытом водопроводном кране, слабом напоре воды в системе, пережатом шланге, поломке клапана залива или в выходе из строя прессостата. Необходимо убедиться, что вода в стиральную машину Канди поступает, напор хороший, шланг цел и не пережат, а затем выполнить диагностику клапана и датчика уровня воды. Неисправную деталь следует заменить.
- Три мигания светодиода сообщают о медленном сливе жидкости либо о том, что он вообще не работает. Возможна поломка помпы, повреждение проводов или контактов, засор системы слива.
- Если лампочка мигает четыре раза, это означает, что стиральная машина Канди сообщает о переизбытке жидкости в баке. Проблема может быть с клапаном залива воды, обрывом проводки или неисправностью прессостата.
- Пятикратное мигание сообщает о поломке датчика температуры или обрыве проводов.
- Если лампочка моргает шесть раз, это говорит о сбое памяти и проблемах в работе платы управления.
- Семь миганий светодиода оповещают о блокировке мотора.
- Мигание лампочки восемь раз подряд говорит об ошибке в работе тахометра. Могло случиться замыкание либо обрыв цепи.
- Если светодиод мигает девять раз, это – неисправность платы управления. Поврежден симистор, управляющий двигателем.
- Двенадцать или тринадцать морганий индикатора оповещают о том, что между блоком управления и индикаторами отсутствует связь. Нужно проверить состояние контактов, соединений, при необходимости поменять проводку.
- Если лампочка горит постоянно или мигает четырнадцать-пятнадцать раз, это говорит о поломке платы управления.
- Если светодиод мигает шестнадцать раз, это – оповещение о поломке нагревательного элемента.
- Семнадцатикратное моргание индикатора сообщает о проблемах в работе тахометра.
- Мигание светодиода восемнадцать раз подряд оповещает о неисправностях модуля управления или проблемах с напряжением в сети. Необходимо дождаться, пока напряжение не нормализуется либо обратиться за помощью к электрику. Чтобы обезопасить себя от подобных проблем, а также от скачков напряжения, ударов молнии и подобных неприятных ситуаций, следует подключить стиральную машину Канди через стабилизатор. Если с сетью все в порядке, нужно выполнить диагностику блока управления и заменить его при обнаружении неисправности.
Коды ошибок
Стиральные машины с дисплеем
| Код | Что обозначает | Что происходит с машинкой | Причины ошибки | Что делать |
| Е01 | Проблема с блокировкой люка | Дверца не блокируется, а индикация кнопок отсутствует. | Не работает блокировочное устройство или появились неполадки в работе электроконтроллера. Также возможно нарушение проводки. | Проверить блокировщик люка и проводку, после чего обследовать электроконтроллер. Выполнить ремонт или замену нерабочих деталей. |
| Е02 | Проблема с заливом воды | Вода совсем не заливается внутрь машинки либо ее уровень за 210 секунд не достигает необходимых параметров. Также эта ошибка высвечивается при очень высоком уровне воды, не позволяющем выполнить команду. | Не работает клапан залива.
Перестал функционировать электроконтроллер. Засорился сетчатый фильтр системы залива. Перестал работать прессостат либо возникла протечка в его патрубках. |
Проверить состояние клапана, функцию прессостата и работоспособность контроллера. При необходимости прочистить фильтр в заливной системе. |
| Е03 | Проблема со сливом воды | Вода совсем не сливается либо выпускается из машинки дольше трех минут. | Не работает сливной насос либо в его цепях нарушились контакты.
Пришел в негодность прессостат. Сливной тракт засорился. |
Проверить патрубки и шланги сливной системы, а также насос и датчик уровня воды. Неисправные детали заменить рабочими. |
| Е04 | Проблема с заливным клапаном | Объем воды внутри бака выше необходимых параметров, в результате чего прессостат сигнализирует о переполнении бака. | Сломался заливной клапан (он остается открытым все время) либо повредился электроконтроллер (зачастую в неисправности «виноват» симистор). | Проверить симистор и клапан залива, отремонтировав их или выполнив их замену исправными деталями. |
| Е05 | Проблема с нагревом воды | Вода не нагревается. | Не работает температурный датчик, электроконтроллер либо ТЭН.
Вышел из строя мотор селектора программ либо нарушились цепи блока управления. |
Оценить работоспособность нагревателя, замерить сопротивление температурного датчика и мотора селектора программ. Также стоит выполнить проверку электроцепей и работоспособности контроллера. Неисправные детали заменить новыми. |
| Е07 | Проблема с двигателем | Двигатель вращается быстро и резко. После трех попыток его запуска на максимальной скорости стирка останавливается. | Не работает тахогенератор (чаще всего проблема заключается в его сердечнике). | Проверить сопротивление обмотки тахогенератора, а если он неисправен, заменить данный узел. |
| Е09 | Проблема с двигателем | Вал перестает вращаться. | Не работает весь управляющий блок либо перегорел симистор. | Оценить работу блока управления и состояние симистора, и если будут выявлены неисправные детали, провести их замену или ремонт. |
Стиральные машины без дисплея
В моделях без дисплея ошибки определяют по количеству миганий индикатора, расположенного снизу слева:
| Код (количество миганий) | Что обозначает | Причины ошибки |
| Индикатор включен постоянно | Проблема с управляющим модулем | Не работает модуль управления или произошел сбой его программы. |
| 1 | Проблема с блокировкой люка | Не работает блокировочное устройство или возникло нарушение проводки. |
| 2 | Проблема с заполнением машинки водой | Пришел в негодность клапан залива или прессостат.
Шланг залива загрязнен либо пережат. Давление воды в трубах слишком низкое. |
| 3 | Проблема со сливом воды | Не работает сливной насос либо пришли в негодность контакты в его цепях нарушились.
Сливной тракт засорился. |
| 4 | Проблема с клапаном залива | Клапан пришел в негодность (не закрывается).
Не работает прессостат либо нарушена его проводка. |
| 5 | Проблема с температурным датчиком | Датчик пришел в негодность вследствие короткого замыкания либо обрыва. |
| 6 | Проблема с памятью EEPROM | Возникла ошибка памяти либо не работает управляющий модуль. |
| 7 | Проблема с двигателем | Произошла блокировка приводного мотора.
Блокировка люка заела (люк закрыт). |
| 8 | Проблема с тахогенератором | Тахогенератор пришел в негодность вследствие короткого замыкания либо обрыва. |
| 9 | Проблема с приводным двигателем | Сгорел симистор. |
| 12 и 13 | Проблема коммуникации | Повредились соединения, связанные с управляющим модулем. |
| 14 | Проблема с управлением | Не работает управляющий модуль или нарушена его проводка. |
| 15 | Проблема с управлением | Не работает управляющий модуль либо произошел сбой его программы. |
| 16 | Проблема с ТЭНом | Нагреватель поврежден вследствие короткого замыкания.
Повредилась изоляция. |
| 17 | Проблема с тахогенератором | Тахогенератор передает некорректные сигналы. |
| 18 | Проблема с управлением | Не работает управляющий модуль либо параметры питающей сети являются неподходящими для работы машинки. |
Коды ошибок СМА Канди
Системы самодиагностики стиральных машин Канди, сообщают об ошибках в работе через светодиодный дисплей. Однако, не во всех моделях стиральных машин Канди (Санди) есть информационный дисплей. В тех устройствах, где его нет, вместо кодов ошибок мигают индикаторы. Код ошибки можно определить по количеству таких миганий (вспышек).
Коды ошибок стиральной машинки (СМА) Candy рассортированы по сообщениям дисплея и по количеству миганий индикатора. Ошибка 0 – индикатор светится не переставая. Ошибка 1 – индикатор мигнул один раз. Что означают комбинации таких сигналов:
0 – Проблема с управляющим модулем
Неисправность основного модуля (сбой программы). Ремонт модуля в сервисном центре или замена.
1 или Е01 – Не блокируется или плохо заблокирована дверца загрузочного отсека для белья
Что сломалось и методы устранения:
- Неисправен замок, блокирующий дверцу. При необходимости заменить.
- Заклинило механизм, приводящий в действие замок. Проверить, очистить, если требуется – смазать.
- Загрязнились контакты замка или механизма. Проверить и зачистить.
- Переломлены или оборваны провода замка или механизма. Проверить, устранить обрыв.
2 или Е02 – Проблема при заполнении водой бака. Вода не успела наполнить бак, за отведенное для этого время
Что сломалось и методы устранения:
- Неисправен заливной клапан. Заменить, если вышел из строя.
- Низкое давление водопровода. Проверить давление и при необходимости установить циркуляционный насос.
- Перегнут шланг. Исправить положение шланга.
- Засорился клапан. Прочистить клапан.
- Неисправность пресостата. Замена неисправного устройства.
Прессостат
- Неисправно реле, отвечающее за подачу сигнала на датчик уровня воды. Замена реле.
3 или Е03 – Проблема со сливом воды
Что сломалось и методы устранения:
- Засорилась помпа, отвечающая за сброс воды. Снять и прочистить помпу.
- Сливной шланг. Прочистить шланг или распрямить.
4 или Е04 — В бак залито слишком много воды
Что сломалось и методы устранения:
- Застопорился клапан заливной — не закрывается. Отремонтировать или заменить испорченный клапан.
- Неисправен датчик уровня воды или его проводка. Проверить провода и заменить датчик, если он не работает.
Датчик воды стиральной машинки Канди
5 или Е05 – Проблема с температурным датчиком
Что сломалось и методы устранения:
- Произошло короткое замыкание датчика температуры или нарушен контакт проводки. Проверить проводку на предмет целостности.
- Неисправен двигатель селектора программ. Замена неисправного агрегата.
6 – Проблемы с памятью EEROM
Что сломалось и методы устранения:
- Неполадки с модулем управления. Продиагностировать модуль или обратиться в сервисный центр.
- Память неисправна – Error. Заменить модули памяти.
7 – Проблемы с двигателем
Дверной блокиратор (INVENSYS) зафиксирован, после блокировки в закрытом состоянии.
Что сломалось и методы устранения:
- Заклинило электродвигатель (MDL). Проверить сопротивление обмотки тахогенератора и заменить при необходимости.
- Заблокирован приводной мотор. Перезагрузить машину. Заменить мотор при необходимости.
8 – Проблема с тахогенератором
Контакты тахогенератора оборваны или замкнуты.
Что сломалось и методы устранения:
- Нет контакта. Проверить на целостность и исправить поломку.
- Тахогенератор неисправен или сгорел. Замена устройства.
Тахогенератор стиральной машинки Candy
9 или Е09 — Проблема с двигателем привода
Симистор (триак) в электродвигателе вышел из строя. Ремонт или замена привода.
12 и 13 — Проблемы коммуникации
Нарушена передача данных между управляющим и индикационным модулями. Проверить соединение.
14 — Неисправность управляющего модуля (MDL), либо нарушен контакт
Что сломалось и методы устранения:
- Возможно (INVENSYS) не видит фазы, либо показания датчика NTS некорректны и выдает ошибку. Проверить управляющий модуль и заменить в случае выхода его из строя.
- Проверить ТЭН и его контакты. Заменить при необходимости.
15 — Проблемы с управлением
Сбита программа или неисправен управляющий модуль. Перенастроить программу, и если не поможет – диагностировать управляющий модуль, либо обратиться в сервисный центр.
Панель управления Candy ctd 10762
16 — Проблема с ТЭНом
Нагревательный элемент (ТЭН) сломан или замкнуло контакты. Замена ТЭНа.
17 – Тахогенератор выдает неверные сведения
Неисправен тахогенератор — выдается искаженная информация. Замена тахогенератора.
18 – Проблема с управлением машиной
Неисправность электрической сети или проблемы с управляющим модулем. Проверить наличие подачи напряжения на машину. Замена неисправного управляющего модуля. В инструкциях многих моделей стиральных машин есть список ошибок, найдя среди которых нужную, можно узнать, как поступить в той или иной ситуации.
Причины появления
Наиболее распространенными причинами того, что СМ выдает ошибку Е03 являются такие явления:
- засорение сливного шланга от насоса до сифона либо другого оборудования, используемого для подключения к канализационной системе;
- поломка или полный выход из рабочего состояния помпы;
- повреждение контактов в датчике определения уровня воды — прессостате.
Поломка Е03 в СМ Candy может также указывать на перебои в нагревательной цепи. Нередко причиной возникновения ошибки становятся неполадки в работе управляющего блока. Ошибка E03 часто появляется вследствие халатности пользователей стиральной машинки, когда режим стирки устанавливается некорректно. Для устранения такой проблемы нужно просто удостовериться в правильности выбранной программы перед тем, как нажать кнопку «Пуск».
Коды ошибок Candy: таблицы
Цифровой код неисправности у стиральных машин с дисплеем и без него различается. У первых большинство ошибок идут с индексом Е. Бытовая техника без дисплея имеет 18 кодов поломок.
По коду можно узнать не только где именно возникла неисправность, но и возможную причину.
Общие коды ошибок Candy с дисплеем
| Коды | Где неисправность | Причины |
| Е01 | Дверца (люк) машины |
|
| Е02 | Система забора воды |
|
| Е03 | Система слива воды |
|
| Е04 | Заливной (наливной) клапан |
|
| Е05 | Датчик температуры, ТЭН, двигатель селектора программ, контроллер |
|
| Е06 | Управляющий модуль |
|
| Е07 | Тахогенератор |
|
| Е08 (Е17) | Тахогенератор, модуль управления, мотор |
|
| Е09 | Блок управления или симистор |
|
Коды ошибок могут встречаться без нуля после буквы Е (например: Е9).
Также есть ошибки Е20 и Е22: в первом случае перегнулся шланг, идущий от датчика температуры, а во втором неисправна плата Cuore.
Обозначения ошибок стиральной машины Канди без дисплея
При наличии дисплея ошибки могут обозначаться не кодом, а буквами или индикатором:
- PROG.CONTINUE — предыдущая стирка не была завершена;
- снежинка — засор в трубке прессостата или его повреждение.
| Количество миганий | Причины |
| 1 | Неисправность модуля управления, сбой программы электронного модуля |
| 2 | Нарушение соединений контактов УБЛ, поломка устройства блокировки |
| 3 | Отсутствие слива воды. Засор сливного шланга или фильтра, поломка сливной помпы, отсутствие контакта в соединениях насоса |
| 4 | Активизация защиты от протечек (аварийный уровень датчика уровня воды). Поломка заливного клапана, прессостата или его контактов |
| 5 | Поломка температурного датчика (NTC), короткое замыкание датчика температуры, неполадка селектора программ |
| 6 | Сбой в работе памяти EEPROM, выход из строя управляющего модуля или его контактов |
| 7 | На базе системы управления MDL – блокировка мотора. На базе INVENSYS – заклинивание в закрытом состоянии устройства блокировки люка |
| 8 | Короткое замыкание или обрыв таходатчика |
| 9 | Поломка симистора приводного электромотора |
| 12, 13 | Отсутствие контакта между управляющим блоком и модулем индикации. Нарушение соединений |
| 14 | Выход из строя модуля управления или его контактов (для системы MDL) |
| 15 | Сбой программы управляющей платы, неисправность блока управления |
| 16 | Нарушение изоляции, короткое замыкание нагревательного элемента |
| 17 | Ошибочный сигнал таходатчика |
| 18 | Неправильные параметры питающей электросети, поломка модуля управления |
Также индикатор может гореть постоянно, в таком случае неисправен модуль управления или произошёл сбой программы.
Как устранить?
Чтобы исправить проблему, необходимо провести ремонтные работы в зависимости от причины неполадки.
Поломанный клапан
При производстве стиральных машин торговой марки Candy используются оригинальные заливные клапаны, которые не похожи на элементы в продукции других компаний.
Неисправность клапана может быть связана со следующими проблемами.
- Засорение фильтра, который расположен между шлангом и клапаном. Это небольшая сеточка, которая не дает мусору попасть в воду.
- В некоторых случаях перегорает специальная катушка, находящаяся на клапане. Ее нужно заново перемотать или заменить.
- Чтобы контролировать напор жидкости, используются плотные пластинки. Во время эксплуатации они могут смещаться и выпадать.
Проблемы с прессостатом или модулем
Если ошибка появляется из-за некорректной работы датчика, отвечающего за уровень жидкости, нужно делать следующее.
Первый делом следует найти прессостат. Он находится спереди стиральной машинки. Диагностику начинают с проверки трубки, ее целостности и герметичности. При наличии дефекта этот элемент нужно поменять. Используя специальный тестер, выполняется проверка контактов датчика давления
Также стоит обратить внимание на исправность провода, по которому идет питание.
Плата
Платы управления также выходят из строя. Отдельные элементы, размещенные на ней, отвечают за наполнение бака водой и слив. Их обязательно нужно проверить на исправность, однако только специалист найдет нужные элементы на плате. Починку лучше доверить профессионалом. Если проводить ремонт самостоятельно, можно испортить плату.
При производстве техники компания использует платы различных моделей, поэтому эта деталь может отличаться в различных стиральных машинках.
Общие рекомендации по устранению неисправностей
- Если стиральная машина отказывается запускать стирку из-за недостаточного напора воды, решить эту проблему можно при помощи установки насоса. С его установкой нетрудно справиться даже без наличия профессиональных знаний. Нанос будет поддерживать нужный напор. Если недостаточный уровень сохраняется постоянно, следует обратиться в водоканал для решения проблемы.
- При наборе воды запорный вентиль должен быть открыть полностью. Закрывают его только после полной остановки программы стирки.
- Проверьте целостность шланга, по которому поступает вода. Любую течь нужно устранить.
- При загрязнении сеточного фильтра его нужно аккуратно извлечь, промыть и установить обратно.
- В качестве профилактики специалисты рекомендуют периодически очищать бытовую технику внутри и снаружи. Не забывайте тщательно промывать отсек для стирального порошка и других химических средств.
- Если вода в водопроводе насыщена тяжелыми металлами и другими сторонними примесями, нужно использовать специальные смягчающие составы. Современные магазины бытовой химии предлагают большой ассортимент продукции, разработанной специально для автоматических стиральных машин. Соблюдение этого простого правила значительно увеличит срок службы техники.
- Если вы заметили, что стиральная машина начала медленнее набирать воду, необходимо как можно скорее провести диагностику оборудования. Если вовремя не устранить проблему, сбой в работе может стать причиной появления других неисправностей.
- Ликвидировать неисправности платы управления может помочь перепрошивка, однако ее может проводить только квалифицированный мастер. В случае серьезной поломки придется заменить часть микросхем или приобрести новую плату.
О том, как определить ошибки по индикации в стиральной машинке Candy, смотрите далее.
Как определить ошибку в машинках без дисплея
В моделях Candy серии Aquamatic не предусмотрен информативный дисплей, на который обычно выводится сообщение об ошибке. В таком случае распознать неполадку можно по миганиям левого нижнего индикатора. Пользователю необходимо посчитать количество вспышек диода в одной из серий, интервал между которыми составляет 5 секунд.
В машинках без дисплея определить характер поломки можно по свечению индикаторов
Информация о причинах возникновения ошибок собрана в следующей таблице.
| Количество миганий индикатора | Возможные причины неисправности |
| 0 (горит постоянно) | Неисправность модуля управления, сбой программы электронного модуля |
| 1 | Нарушение соединений контактов УБЛ, поломка устройства блокировки |
| 2 | Отсутствие залива воды. Закрыт заливной кран, низкое давление в водопроводе, вышел из строя электромагнитный клапан или прессостат, заломлен или поврежден заборной шланг |
| 3 | Отсутствие слива воды. Засор сливного шланга или фильтра, поломка сливной помпы, отсутствие контакта в соединениях насоса |
| 4 | Активизация защиты от протечек (аварийный уровень датчика уровня воды). Поломка заливного клапана, прессостата или его контактов |
| 5 | Поломка температурного датчика (NTC), короткое замыкание датчика температуры, неполадка селектора программ |
| 6 | Сбой в работе памяти EEPROM, выход из строя управляющего модуля или его контактов |
| 7 | На базе системы управления MDL – блокировка мотора. На базе INVENSYS – заклинивание в закрытом состоянии устройства блокировки люка |
| 8 | Короткое замыкание или обрыв таходатчика |
| 9 | Поломка симистора приводного электромотора |
| 12, 13 | Отсутствие контакта между управляющим блоком и модулем индикации. Нарушение соединений |
| 14 | Выход из строя модуля управления или его контактов (для системы MDL) |
| 15 | Сбой программы управляющей платы, неисправность блока управления |
| 16 | Нарушение изоляции, короткое замыкание нагревательного элемента |
| 17 | Ошибочный сигнал таходатчика |
| 18 | Неправильные параметры питающей электросети, поломка модуля управления |
Выше приведены общие значения кодов для машинок без дисплея. Перед тем, как исправить неполадку, лучше всего свериться с расшифровкой для конкретной модели Candy. Значения могут отличаться в зависимости от особенностей всех модификаций агрегата. Найти достоверную информацию о кодах неисправностей можно в официальном руководстве пользователя к вашей стиральной машине.
Ошибки стиральной машины Канди
Расшифровать коды ошибок стиральных машин Candy / Канди
Фото 1. Как ввести стиральную машину Канди в режим диагностики
Фото 2. Вход в режим теста на стиральной машине Candy
Начну наверное с самых основных неисправностей, которые присущи не только стиральной машине Канди, но и вообще всем стиралкам без исключения. В первую очередь речь пойдет о системе слива, дело в том, что многие даже не знают, где стоит фильтр помпы, а ведь с этой деталью связано, самое большое число поломок. В моей практике часто бывает, что привозят стиральную машину и говорят, что она не сливает воду, при этом утверждают, что полностью вычистили всё, что можно. Когда откручиваю фильтр сливного насоса и показываю куда именно надо было смотреть, люди просто на меня смотрят с широко открытыми глазами, особенно тогда, когда из-под крыльчатки помпы вытаскиваются монеты, скрепки и другие мелкие предметы. Про главный патрубок, вообще никто не думает, хотя в нём грязи и всякой дряни забивается не меньше, чем в фильтре помпы, если вы почистили фильтр и стиралка по-прежнему не сливает воду, то надо в первую очередь почистить патрубок, который идёт от бака до корпуса помпы. Другой нюанс связан с шлангом слива, его надо продуть, но перед этим обязательно открутите фильтр сливного насоса, дело в том, что в главном патрубке стоит пластмассовый шарик и если вы дунете в сливной шланг, то этот шарик может выскочить в бак. Я специально, немножко рассказал о системе слива, чтобы при расшифровке кодов не терять на это время. Вот теперь можно приступить и к подробному описанию ошибок
Что означают ошибки на дисплее стиральной машины Канди
По-моему я уже где-то говорил, что на стиральной машине Канди считать и расшифровать код ошибки, очень просто, тут нет каких-то наворотов связанных с датчиками давления воды или ещё какой-то хренью, в общем эта процедура доступна любому пользователю. Найти поломавшуюся в цепи деталь, тоже не так трудно. Candy отличается тем, что на табло практически уже указывается, поломанная запчасть. Чуть-чуть ниже вы увидите таблицу, в которой будет практически руководство, по устранению неисправностей связанных с той или иной поломкой
Таблица→ Коды ошибок стиральной машины Candy / Канди
| Код ошибки | Причины возникновения ошибки | Способы устранения неисправности |
| E01 | Неплотно закрыта дверца люка | В первую очередь надо определить причину, для этого проделайте следующую процедуру
Важный момент, если люк закрыт и замок сработал, то индикатор замка будет светиться по-другому, то есть не так как при открытом люке. Короче если индикатор замка показывает, что люк закрыт, а на дисплеи появилась эта ошибка, то наверняка дело в самом замке |
| Е02 | Вода не поступает в бак стиральной машины | Эта ошибка может быть вызвана следующими причинами
Я перечислил пожалуй все причины, кроме модуля управления, в эту запчасть лезть не в коем случае нельзя, можно только навредить |
| Е03 | Неисправность сливной системы → помпы (забит, фильтр, шланг или патрубок) | Эту ошибку я более-менее подробно описал в самом начале статьи, а вообще по этому поводу есть очень хорошее руководство на моём сайте. Рекомендую перейти по этой ссылке и прочитать. Я вас уверяю не пожалеете |
| Е04 | Превышен допустимый уровень воды в баке | Этот код может появится по следующим причинам
Про дефект модуля управления я рассказывать не буду, проблема очень сложная, если дело именно в нём |
| Е05 | Отсутствует нагрев воды → тэн, термистор, реле тэна или модуль | Не стоит сразу грешить на тэн, ведь этой деталью управляет не одна запчасть. Конечно в первую очередь надо проверить именно нагревательный элемент, обязательно посмотрите проводку, она часто подгорает. Проверьте, как чувствует себя термистор и только после того, как всё это вроде бы работает, можно поменять реле тэна на модуле управления. Тут надо заметить, что тэн надо проверять не только на пробой, но и на утечку тока на корпус. Чтобы узнать, как это сделать, пройдите по этой ссылке, там же вы узнаете и сопротивление термистора, то есть датчика нагрева воды |
| Е07 | Двигатель не может сделать оборот, вернее даже модуль не видит движение вала мотора | Давайте сразу перечислим причины этой неисправности
В общем проверяем всё, что связано с вращением двигателя и его работой |
| Е09 | Тоже самое что и в предыдущем пункте → надо смотреть двигатель | Смотрим пункт выше |
Ошибки стиральной машины Канди без дисплея
Для считывания ошибок на стиральной машине без дисплея, всего-навсего надо посчитать число вспышек. Здесь надо учитывать следующее, если начинает высвечиваться код, то индекаторы моргают с промежутком 0,5/1 секунду, а промежуток между концом и началом ошибки длится около 5 секунд. Чтобы вы понимали происходит следующие, к примеру возьмем код с пятью вспышками, то есть 5 раз мигнули индикаторы, потом 5 секундная пауза и снова они должны мигнуть 5 раз, потом опять 5 секундная пауза, повторение происходит около 10 раз. Думаю понятно изложил, теперь можно разобрать все эти коды по порядку
Фото стиральная машина Канди без дисплея
| Код ошибки определяется миганием индикатора. Количество вспышек в серии соответствует числовому значению кода в таблице. Пауза между сериями длится 5 секунд | |
| Сколько раз мигает диод | Что означает данная ошибка |
| — | Если табло горит постоянно, то дело шлак. Скорее всего проблема в модуле управления → вызывайте мастера |
| 1 | Соответствует коду E01, то есть не плотно закрыта дверь люка. Подробно об этой ошибке можно почитать в таблице выше |
| 2 | Соответствует коду Е02 → указывает на долгий набор воды или вообще на его отсутствие |
| 3 | Е03 → неисправность сливной системы. Смотрим помпу, чистим фильтр, патрубок и сливной шланг |
| 4 | Е04 → слишком много воды в баке. В таблице выше, я хорошо рассказал об этой проблеме, ищем этот код и читаем |
| 5 | Датчик температуры находится в обрыве или замкнут. В первую очередь надо проверить контакты и проводку. Датчик температуры или, как его ещё называют → термистор, из строя выходит крайне редко, но проверить желательно. Заодно проверьте тэн |
| 6 | Сбой в работе памяти на электронном модуле управления. Понятно, что тут без опытного мастера, своими руками, эту проблему не исправишь |
| 7 | Е07 → проблемы в работе двигателя. Проверяем тахометр, щётки, контакты, проводку и вообще всё, что связано с вращением вала на моторе |
| 8 | Е08 → Смотрим 7 пункт, это практически одно и тоже |
| 9 | Ещё одна ошибка связанная с двигателем, но она конкретно указывает, на вроде бы сгоревший симистор. Конечно, это хорошо, что мозги указывают на эту деталь, но надо проверить всё то, что я написал в в пункте 7 и 8 |
| 12 | Между платами управления прервана связь → такую ошибку самостоятельно не исправишь, вызывайте мастера. Хотя для начала или для своего самоудовлетворения, можете прозвонить проводку и проверить контакты |
| 13 | Смотрите пункт 12, вообще ничем не отличается |
| 14 | Накрылся модуль управления → вызывайте мастера |
| 15 | Сбой программы → ошибка связана, в большей мере с модулем управления, даже можно сказать с его памятью. Из опыта могу сказать, что как закон, простая перепрошивка результата не даёт, то есть нужен ремонт блока управления |
| 16 | Стиральная машина не нагрела воду, соответствует коду ошибки → Е05 В таблице выше я подробно рассказал об этой неисправности. Проверяем тэн, термодатчик, реле тэна и проводку |
| 17 | Неисправность датчика холла, то есть тахогенератора. Хотя ошибка указывает именно на эту деталь, надо проверять всё, что связано с вращением вала двигателя. Проще говоря модуль управления не видит, что якорь мотора крутится |
| 18 | В мануалах пишется, что эта ошибка означает неисправность модуля управления. Да в большинстве случаев, это именно так, но нередко этот код вылазит, когда напряжение в сети выше или ниже заданных параметров, поэтому в первую очередь, надо измерить ток в вашей розетке, а потом уже делать выводы |
Поэтапная проверка деталей
В принципе, любая ошибка может стать причиной элементарного сбоя. Попробуйте перезагрузить ее. Через несколько минут после остановки работы зажмите клавишу выключения и извлеките шнур из электрической сети. После этого верните все на место и попробуйте запустить стирку снова. Если ничего не получается, значит, что-то действительно не так.
Как вариант, может быть неисправен сам шнур или розетка. Проверьте их с помощью тестера. Хоть и редко, но такое случается. Проанализируйте внешний вид своей «домашней помощницы». Вполне возможно, что какие-то дефекты всплывут при визуальном осмотре. Если же нет, придется производить диагностику внутренностей агрегата.
- Начать следует с двигателя. Он помещен в специальный люк производителями Канди. Откройте его.
- Придерживайте привод и параллельно с этим поворачивайте шкив. Таким образом, ремень сам снимется с большого и малого шкива.
- Возьмите гаечный ключ на 8 мм и устраните крепления электромотора.
- Прежде чем полностью извлекать двигатель, освободите его от всех проводов. Желательно как-то зафиксировать себе их расположение.
- Осмотрите мотор. Наверняка вы видите две громоздкие пластины. Так вот, это и есть щетки двигателя, снимите их.
- Проведите тщательный осмотр щеток. Если на них есть сильные потертости или другие видимые неисправности, значит, необходимо заменить их на новые.
- Произведите монтаж в обратном порядке и протестируйте агрегат.
После замены щеток машинка иногда во время стирки издает трескающие звуки. Это пластины становятся на место и притираются друг к другу. Не всегда проблема кроется именно в щетках, например, может полететь модуль управления. Что делать тогда? Тут без вмешательства мастера не обойтись, но диагностировать поломку можно и своими руками. Просто возьмите мультиметр и проверьте все элементы управляющего модуля.
Изредка у моторов сгорает обмотка. Ремонт в таком случае крайне не выгоден, специалисты говорят, что дешевле приобрести новую стиралку. Однако стоит отметить, что для машинок Канди ситуация с поломкой мотора крайне не свойственна.
Проверяем таходатчик и двигатель
К сожалению, приложенная инструкция не включает в себя подробного описания ошибки E08. Там лишь значится информация о том, что она возникает при обрыве тахогенератора мотора, либо при его замыкании. Также она может возникнуть при выходе из строя двигателя, а реже при поломке модуля управления. Исходя из приведенной информации, в первую очередь следует проверить на работоспособность такие детали, как:
- мотор;
- таходатчик;
- модуль управления.
Проверка требует соблюдения определенного алгоритма. На первом этапе извлекается мотор с тахогенератором, а после следует выполнение таких шагов, как:
- отключение машины от питания;
- снятие саморезов с задней панели;
- демонтаж самой панели;
- снятие приводного ремня с одновременным натяжением на себя, и прокручиванием шкива.
Затем следует снять двигатель. Для этого рекомендуется нанести метки на провода, отходящие от мотора, дабы предотвратить трудности при подключении. После откручиваем болты, на которых держится двигатель, и достаем последний из корпуса. Теперь осматриваем датчик Холла в машинке: сильные вибрации могли привести к ослаблению крепления, либо ослабеванию контактов. В подобной ситуации вам потребуется лишь подтянуть болты крепления и восстановить соединения.
Если проблема заключалась не в этом, потребуется провести проверку сопротивления таходатчика. Для этого существует два метода.
- Установка тестера в режим определения сопротивления. Необходимо разжать проводные разъемы и убрать их от контактов датчика. Затем щупы прилаживаются к контактам для проверки сопротивления. Нормальным показателем считается диапазон от 60 до 70 Ом.
- Переключение тестера в режим определения напряжения для понимания того, идет выработка тока или нет. Для проверки щупы накладываются на контакты датчика с одновременным прокручиванием двигателя. Если значения меняются (приблизительно 0,2 Вольта), следовательно, деталь находится в рабочем состоянии.
В обязательном порядке следует проверить проводку на целостность, т.к. нередко именно она приводит к поломке тахогенератора. И если деталь находится в неисправном состоянии, потребуется произвести ее ремонт или полную замену.
Если поломка до сих пор не выявлена, следует приступить к проверке мотора. На стартовом этапе проверяем щетки, и если выясняется, что они износились, производим их замену.
Итак, при помощи мультиметра проверяем проводку, питающую таходатчик и мотор на пробой. Если разрывов не обнаружено, потребуется выполнить проверку сопротивления ротора и статора. Затем проверяем, имеется ли утечка тока на корпус, с последующим тестированием межвиткового замыкания в обмотке. Поломка означает, что двигатель не удастся починить ввиду дороговизны ремонта, и оптимальным вариантом станет установка нового мотора.
