Правила самостоятельного разбора барабана стиральной машинки

В процессе эксплуатации стиральной машинки могут возникнуть различные технические неполадки. Среди неисправностей домашней помощницы можно отметить появление гула во время стирки, сильную вибрацию. Причиной серьезных неполадок в работе бытового устройства являются дефекты в барабане. Не исключено, что его клинит, он не крутится, если в узлы устройства попали сторонние предметы. Замена вышедших деталей, элементов конструкции невозможна без разборки устройства. Для устранения неисправностей можно воспользоваться услугой профессиональных мастеров, попытаться решить проблему своими силами. Рассмотрим, как разобрать барабан стиральной машинки самостоятельно и что для этого потребуется.

Причины поломок

Ситуация, когда после запуска стиральной машинки через какое-то время перестал вращаться, заклинил барабан, знакома многим владельцам бытовой техники. Причины выхода из строя бытового агрегата могут быть связаны с механическими повреждениями, износом деталей, узлов конструкции, сбоями в работе электроники, проблемами с проводкой. Чтобы устранить неисправность, очень важно установить, первопричину, что именно вызвало сбой в работе бытового устройства, а для этого устройство придется разобрать.

Причины, которые привели к выходу из строя барабана:

• попадание сторонних предметов в узлы, детали конструкции, барабан – пуговиц, монеток, косточек от женских бюстгалтеров. Барабан заклинен, не крутится, прокручивается с трудом. Чтобы установить причины неисправностей, необходимо провести демонтаж ТЭНа, после чего можно извлечь сторонние предметы;
• заклинивание, износ подшипников, фланцев, сальников. Проблема возникает при частом использовании чистящих средств бытовой химии. Манжета со временем изнашивается, вода протекает в подшипники. Подшипники распадаются, клинят барабанный вал, барабан не крутится. Замену лучше всего доверить специалистам по обслуживанию стиральных машинок;
• обрыв ремня приводного, которым оснащены машинки с коллекторными моторами. Проблема возникает при длительном простое автоматических стиральных машин. Материал ремня теряет свои свойства, на его поверхности появляются трещины, которые при работе машинки приводят к разрыву. При этом наиболее уязвимое место – шкив электромотора. Перед заменой ремня снимите заднюю крышку агрегата, изучите маркировку на его внешней поверхности;
• не функционирует двигатель привода барабана. В процессе эксплуатации, работе мотора стирается материал щеток, появляется неприятный специфический запах при работе стиральной машины. Если ресурс щеток исчерпан, барабан перестает вращаться. Перед монтажом новых щеток соответствующего размера проводят прочистку коллектора;
• неисправность электронного модуля программатора, который в зависимости от модификации модели отвечает за клапан подачи воды, работу сливного насоса, коллекторного двигателя, терморезистора, таймер. По сути, электронный модуль отвечает за работоспособность главных деталей, узлов двигателя стиральных машинок.

Барабан может заклинить, не крутится, если вышел из строя таходатчик, полетела электропроводка, сгорел конденсатор. В этом случае необходимо провести серьезную диагностику. Причиной, по которой не крутится барабан, может стать перегрузка бельем, засорение фильтра. Все выше перечисленные причины требуют устранения неполадок, поэтому не обойтись без разборки стиральной машины, демонтажа барабана.

Нерабочее состояние электронного модуля

Посторонний предмет в барабане

Обрыв ремня

Износ подшипников

Неисправность двигателя барабана

Для чего нужно извлекать барабан

Полная разборка стиральной машины с извлечением барабана может потребоваться для выполнения некоторых видов ремонта, кроме того, это может быть этапом разборки отслужившего свой век устройства.

Наиболее распространенная проблема, решение которой невозможно без извлечения барабана – замена подшипников. Помимо этого, данная процедура необходима в следующих случаях:

• удаление сторонних предметов, попавших в барабан;
• замена уплотнительных сальников;
• ремонт или замена электродвигателя;
• устранение течи бака.

Работать надо очень аккуратно, чтобы не повредить барабан и другие детали машины. Даже если дальнейшая эксплуатация машины не рассматривается, барабан можно использовать как запасную часть для ремонта другой совместимой модели.

Инструменты для работы

Перед проведением работ, установив причину неисправности, нужно подготовить необходимый инвентарь, инструменты, приобрести вышедшие из строя элементы, детали.

Для проведения ремонта стиральной машинки потребуется:

• шуруповерт;
• набор шестигранников;
• отвертки с крестовидной, шлицевой насадкой;
• рожковые ключи;
• набор головок, трещетка;
• молоток, плоскогубцы.

Что может потребоваться для работы
Чтобы не отвлекаться от процесса работы, подготовить нужный инструмент, приобрести детали для замены стоит заранее. Сложность разборки зависит от конструкции модели стиральной машинки.

Перед проведением ремонта прочитайте инструкции к эксплуатации, ознакомьтесь с техническими характеристиками, схемой разборки модели, просмотрите обучающие видео по разбору бака.

Необходимые инструменты

При всей видимой сложности, для извлечения барабана достаточно обычного набора инструмента, который найдется практически в каждом доме и уж точно в любой мастерской. Собственно, это стандартный комплект:

• набор плоских и крестообразных отверток;
• плоскогубцы;
• набор ключей или головок;
• молоток обычный и деревянный;
• кусачки.

Если задача состоит в том, чтобы извлечь и разобрать неразборный барабан необходимо дополнительно подготовить инструмент для его распиливания. Оптимальным вариантом можно считать ножовку по металлу. Для работы в труднодоступных местах пригодится кусок ножовочного полотна с самодельной ручкой.

Скорее всего, в ходе работы возникнут трудности при выкручивании болтов и шурупов, машина эксплуатируется в условиях высокой влажности, металл подвергается окислению. Избавить себя от трудностей, вызванных коррозией можно с помощью средства WD-40 или его аналога.

Еще одним инструментом, который в большей степени будет полезен начинающим ремонтникам, будет фотоаппарат или телефон с камерой. Фотографирование каждого шага разборки поможет избежать сложностей в ходе последующей сборки.

Разборка барабана разных типов стиральных машин

Для каждого типа стиральной машинки существует своя специфика разборки и ремонтных работ.

С фронтальным типом загрузки

Разборка барабана в стиральных машинках зависит от типа загрузки. Перед проведением любых работ обязательно отсоедините агрегат от электросети, снимите шланги подачи воды, сливной патрубок.

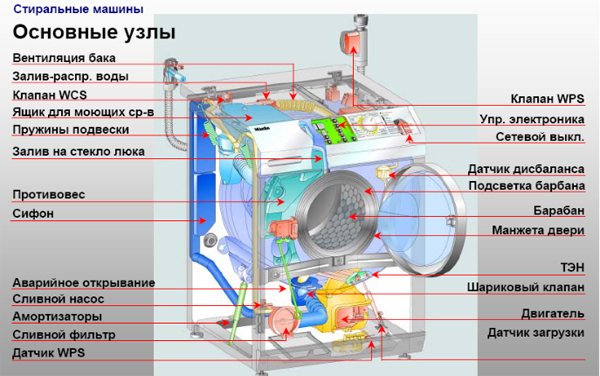

Общая схема устройства стиральных машин фронтального типа

Работу выполняют, придерживаясь установленной последовательности:

• отверткой откручивают шурупы, фиксирующие заднюю панель агрегата. Открутив фиксаторы, снимают верхнюю крышку, переднюю панель вместе с люком для загрузки белья;
• демонтируют загрузочный контейнер для порошка. Отверткой со шлицевой насадкой отсоединяют панель управления, чтобы она в дальнейшем не мешала при разборке барабана;
• снимают манжету люка, аккуратно оттянув пружину хомута. Отсоединяют нижнюю панель, открутив все винты, расположенные на ней;
• отсоединяют от загрузочного бака, амортизаторы, электронику, патрубки, другие элементы. Отключают мотор, расположенный сзади барабана.

После замены неисправных узлов, сборку элементов стиральной машины проводят в обратной последовательности.

Снимаем манжету стиральной машины

Снимаем панель

Передняя панель аккуратно демонтируется

Как снять прессостат Откручивание болта шкива стиральной машины

Снимите амортизаторы и болты

Снимаем бак с пружин

С вертикальной загрузкой

Устройство с вертикальной загрузкой функциональны, имеют компактные габариты, эргономичный дизайн. Такие модели являются идеальным вариантом для малогабаритной ванной комнаты, кухни. Особенностью конструкции подобных устройств является расположение люка в верхней части агрегата, барабан закреплен винтами.

Последовательность работ по разборке:

• отвинчивают шурупы, фиксирующие заднюю крышку, нижнюю переднюю часть;
• отодвинув боковую панель в сторону, проводят ее демонтаж со стиральной машинки;
• снимают электропроводку, отсоединив провода, отвинчивают болты по кругу пластиковой крышки;
• выкручивают винты, фиксирующие вал, снимают загрузочный бак.

Сборку конструкции проводят в обратной последовательности. Чтобы избежать ошибок, наиболее сложные в разборке моменты рекомендуется сфотографировать.

Горизонтальное положение барабана

Во-первых, нужно выдернуть шнур питания из розетки, далее отсоединить сливной шланг от канализационной трубы.

Теперь следует открутить шурупы задней крышки стиральной машины и убрать эту самую крышку. После проделать то же самое с передней частью, для этого ее нужно сдвинуть на себя и в верх, и она снимется. Иногда передняя крышка имеет замок загрузочного люка, который соединяется проводами с другими частями стирального аппарата.

Чтобы этот замок убрать, нужно просунуть ладонь между боковой стенкой и корпусом барабана и выдернуть провода. Или, другой вариант, открутить замок.

Верхнюю крышку стиральной машины тоже нужно убрать. Для этого нужно открутить болты, которые удерживают наливной клапан, болты, крепящие саму крышку, отсоединить провода, которые туда подходят. Далее надо убрать патрубок, ведущий от контейнера для порошка, до самого барабана.

Далее нужно снять манжетку загрузочного люка. Сперва надо снять наружную часть манжеты, для этого надо расстегнуть хомут, который ее удерживает. Если хомут в виде пружинки, то можно его просто подцепить плоской отверткой. Дальше снимаем внутреннюю часть, место крепления хомута обязательно пометить как-нибудь. Например, кусочком изоленты или маркером. Потом отгибаем внешнюю часть манжеты и вытаскиваем.

Не лишним будет сполоснуть манжету в мыльной воде, место соединения манжеты с баком барабана, тоже нужно очистить.

И соответственно, нижняя крышка снимается, откручиванием саморезов. Машина разобрана, можно теперь снимать барабан.

Для начала стоит отсоединить от бака все, что к нему подсоединено. Особое внимание следует уделить утяжелителям или противовесам, они крепятся сверху и снизу бака. Так же нужно не забыть снять все пружины, которые крепят барабан стиральной машины к корпусу. Обязательно надо убрать амортизирующие подушки от основания стиральной машины и выкрутить болты, удерживающие бак.

Патрубки, которые ведут к сливному механизму и датчику уровня воды тоже надо убрать.

Так как снятие барабана стиральной машины, довольно деликатная процедура, обязательно нужно следить чтобы при изъятии барабана не повредить другие детали. После того как барабан извлечен, его можно осмотреть и снять двигатель, а также почистить доступные внутренности стиральной машины от посторонней грязи и предметов. Если бак барабана стиральной машины разборный, достаточно просто снять скобы, подцепить язычок скобы плоской отверткой и отсоединить половинки.

Но некоторые производители стиральных машин склеивают детали бака, из-за этого даже сервисы не берут такие машинки в ремонт, но такие баки можно распилить ножовкой. Пилить нужно аккуратно по соединительному шву, а после ремонта восстановить бак легко простыми болтами или скобами. И обязательно обработать герметичным клеем места соединения бака и болты.

Ну, а дальше, нужно извлечь сам барабан, для этого необходимо выкрутить болт, на котором держится шкив, снять этот шкив и закрутить болт обратно. После этих манипуляций, нужно легонько несколько раз ударить по валу, который приводит в движение барабан, и вытащить сам барабан. Иногда болт, удерживающий шкив выкрутить очень тяжело, это обусловлено тем, что вместе с болтом в гнездо залит специальный состав. Можно выкрутить этот болт с помощью нагревания. Гнездо чуть расширится и болт можно вывернуть. А шкив снимается расшатыванием.

Нужно помнить, что работа с нагревательными элементами должна проводиться на расстоянии от легковоспламеняющихся предметов.

Ремонт барабана

Если барабан не крутится, необходимо провести его разборку. Снимают заднюю крышку, открутив винты на задней панели, отсоединяют проводку, шланги прессостата, шланг от порошкоприемника, сливной патрубок. Чтобы отсоединить провода, откручивают хомуты.

Если бак разборный, просто разжимаем скобы, соединяющие две половинки бака

Отсоединяем ТЭН

Отсоединяют провода от ТЭНов. Если к баку присоединена электроразводка, рекомендуется ее отсоединить и снять, чтобы она не мешала в процессе разборки барабана. Снизу и сверху бака установлены противовесы, поэтому чтобы облегчить конструкцию, их также снимают. Снимают барабан с пружин, открутив фиксирующие амортизаторы гаечным ключом. Поскольку бак снят вместе с двигателем, его нужно отсоединить, сняв ремень. Теперь можно приступать к разборке барабана стиральной машинки, провести замену вышедших из строя элементов.

Болт шкива стиральной машины

Конструкция загрузочного бака состоит из двух частей (половинок), скрученных болтами. В некоторых моделях производители устанавливают спаянные барабаны. Чтобы демонтировать полубаки, откручивают соединительные метизы. При снятии оцените состояние сальников, подшипников. Протрите барабанную втулку от воды, старого смазочного состава.

Разборка начинается со снятия шкива, закрепленного к барабанному валу машинки болтом. Фиксируя шкив деревянным бруском, выкручивают болт. Если болт откручивается тяжело, его можно немного нагреть газовой грелкой. Аккуратно стаскиваем шкив, раскручивая его в разные стороны.

Выбиваем вал деревянным бруском так, чтобы он находился на одном уровне с подшипником. Барабан должен упрется в переднюю часть бака. Раскручиваем бак по кругу, снимая болты, защелки, скобы фиксаторы. Разделяют его на половинки. Вытаскивают бак из стиральной машинки.

С помощью деревянного бруска заклинить шкив барабана

Поддев сальник, удаляют его плоскогубцами, плоской отверткой. При необходимости проводят его замену на новый. Молотком, пробоем, диаметр сечения которого должен совпадать с размером подшипника, аккуратно выбивают подшипники, стараясь не повредить края, стенки отверстия. Новый подшипник запрессовывают на место, используя пробой, винтовой пресс. Если повреждена, стерта крестовина, выполняют ее замену на новую деталь.

Бак стиральной машинки состоит из двух частей

Разберем бак и поменяем барабан

Чтобы снять барабан, придется разобрать бак. Если модель вашей стиральной машины LG оснащена разборным баком, то процесс заметно упрощается: необходимо лишь выкрутить болты, скрепляющие две половинки пластиковой емкости.

После того, как вы разделите бак на две части, следует заняться центральным винтом, расположенным в середине места крепления инверторного двигателя. Болт необходимо выкрутить.

Перед извлечением винта рекомендуется обработать его аэрозольной смазкой WD-40, так процедура выкручивания пройдет более «гладко».

Раскрутив крепление, хорошенько смажьте винт и закрутите его на прежнее место. Эти действия необходимы, чтобы в дальнейшем легко выбить барабан, не повредив вал. Далее возьмите подготовленную заранее металлическую шпильку и уприте стержень одним концом во вкрученный винт. Используя молоток, начните аккуратно ударять по шпильке, таким образом выбивая вал.

Стучать по металлическому стержню необходимо осторожно, чтобы не повредить детали, иначе стоимость ремонта может заметно возрасти.

После того, как втулка и вал будут извлечены, внимательно осмотрите комплектующие на наличие дефектов и повреждений. Теперь в ваших руках останется барабан, к которому присоединены крестовина с валом. С помощью разводного ключа убираются саморезы, фиксирующие крестовину. Теперь старый барабан больше ничего не держит. Остается лишь взять и установить новую деталь. Сборка бака, а в последующем и стиральной машины, происходит строго в обратном порядке. Соединяя половинки бака, желательно обработать шов силиконовым водостойким герметиком, для большей надежности конструкции.

Чтобы заменить барабан своими руками, потребуется несколько часов свободного времени, желание и сноровка. В принципе, порядок работ достаточно ясен. Нужно запастись необходимыми инструментами, терпением, подготовить рабочее место.

Интересное:

• Как и чем смазать подшипник в стиральной машине
• Как поменять подшипники и сальник на стиральной машине LG?
• Как поменять подшипник на стиральной машине Samsung
• Как разобрать барабан стиральной машины Беко?
• Как поменять подшипник в стиральной машине
• Как разобрать стиральную машинку Zanussi

1 комментарий читателей

1. 23.11.2020 в 01:39

   Аноним:

   Благодарю за разъяснение, завтра попробую.

   Ответить

Разборка спаянного бака

Некоторые производители в целях удешевления модели устанавливают спаянный бак. Если барабан не крутится, его заклинило в случае неисправностей его узлов, деталей потребуется установка нового бака.

Процесс разборки заключается в следующем:

• из стиральной машинки вынимают бак;
• определяют место сварного соединительного шва. Через каждые четыре — пять сантиметров просверливают неглубокие отверстия дрелью, используя 3-4 мм сверла;
• распиливаем барабан по шву пилой, ножовкой для резки металла, электролобзиком;
• спиливаем аккуратно переднюю часть бака, где расположен барабан. Задняя часть при этом остается в баке;
• перевернув основную часть бака, находим место его соединения с барабаном. Фиксация проводится на колесо, демонтаж которого проводят плоской отверткой.

Вынимаем бак

Находим место шва

Если бак не разборный, придется его распилить
Как видим, технология разборки барабана довольно трудоемкий, кропотливый, ответственный процесс, требующий технических знаний, опыта. Работу нужно выполнять, придерживаясь последовательности. Не имея уверенности в своих силах, доверьте ремонт стиральной машинки профессиональным мастерам и не нужно пытаться разобрать технику самостоятельно.

Чтобы предотвратить поломку стиральной машины, перед запуском агрегата проверяйте карманы одежды, используйте специальные мешки для стирки маленьких предметов, не превышайте количество моющих средств, не закладывайте много белья на один цикл стирки.

При возникновении сторонних шумов, скрипов, звуков, если вы заметили, что барабан крутится медленно, в случае обнаружения других неисправностей, вызовите специалиста по ремонту стиральный машин.

Рекомендации по использованию стиральной машины

Для увеличения срока службы машинки достаточно соблюдать несколько важных правил:

• Не перегружать барабан стиральной машины свыше нормы, установленной заводом-производителем. Дело в том что мало кто читает прилагаемые к изделию инструкции полностью. В них описано сколько и какого белья можно стирать единовременно. И не нужно напрягать машину полными допустимыми загрузками, три четверти от номинала веса благотворно повлияют не только на техническое состояние вашей помощницы, но повысят качество стирки вещей. Не надо бояться перерасхода электроэнергии, за длинную стирку при 60 градусах прибор потребляет от 0.5 до 1 кВт электричества;
• Использовать при стирках качественную воду и моющие средства. Это повысит результаты стирки и ограничит образование отложений накипи на внутренних частях стиральной машины. При необходимости нужно устанавливать дополнительные фильтры для смягчения воды. Также нужно с определённой периодичностью производить профилактику от накипи и других нежелательных отложений. Образование этих отложений портят детали машин и напитывают стираемые вещи неприятными запахами. Примерный уровень загрязнения машинки можно увидеть под манжетой люка в месте её соединения с баком прибора. Для этого нужно просто открыть люк и приподнять край резинки;
• После использования прибора выключайте его из розетки и перекрывайте кран подачи воды на него. Также необходимо производить правильное подключение стиральной машины при её первой установке. Важным этапом является подключение прибора к канализации, оно не должно провоцировать самопроизвольный отток воды во время стирок и попадания её из канализационной системы.

• Как отстирать вино красное с белой одежды
• Чем отстирать кровь с одежды

Набор инструментов

Наверняка у вас дома есть универсальный набор инструментов, в котором имеются различные виды отвёрток с шлицевыми и крестообразными насадками, шуруповёртами, наборами шестигранников и пассатижами. Кроме того, скорее всего, понадобится молоток.

Что касается новых деталей, которые нужно заменить, то не следует покупать их заранее, если вы не знаете точно их маркировку. Гораздо разумнее будет их сначала извлечь, а потом уже подобрать им соответствующую замену.

Необходимые инструменты и материалы

Для самостоятельной замены подшипника пользователю потребуются:

• Зубило.
• Плоские и крестовые отвертки.

• Торцевые и гаечные ключи на 12 и 19 мм.

Кроме того, нужно подготовить следующие материалы:

• Смазка для подшипников.
• Сальник.
• Чистая и сухая тряпка.
• WD-40 и герметик для защиты от протечек.
• Новые подшипники.

При покупке новых деталей необходимо выбирать только оригинальные. Они значительно продлят срок работы стиральной машины. Подшипники других производителей могут иметь низкое качество, в результате пользователю в скором времени придется повторно проводить ремонт.

Как заменить подшипник в стиральной машине «Атлант»? Последовательность работ

Этот тип ремонта предусматривает полную разборку стиралки. Поэтому важно соблюдать безопасность. В первую очередь отключите машину от сети. Закрутите впускной вентиль подачи воды.

Важно слить остаточную жидкость, которая есть в баке. Если этого не сделать, то при наклоне корпуса она может попасть на электронику. Тогда вам придется потратиться на дополнительный ремонт.

• Внизу, под люком расположен дренажный фильтр.
• Откройте маленькую дверцу.
• Подставьте емкость.
• Выкрутите фильтр.

Далее приступайте к разборке корпуса СМ «Атлант».

Верхняя часть

• Вытащите дозатор моющих средств из корпуса. Прижмите центральную защелку.
• Выкрутите два самореза сзади верхней крышки.
• Сдвиньте ее назад и снимите с корпуса.
• Выкрутите болты на поперечной планке. Всего их 4 штуки.
• Уберите саморезы передней панели по периметру. Оставьте ее лежать сверху.
• С помощью головки торкс скрутите крепления верхнего противовеса. Уберите его с бака.
